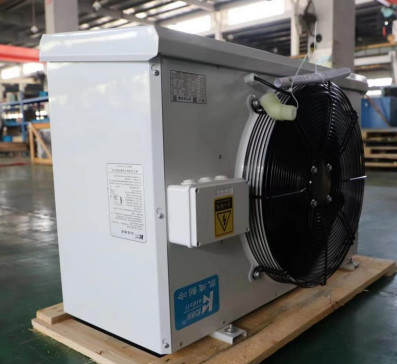

NAME:G-serie High-Efficiency Evaporator Air Cooler
1. Structurele ontwerp
▸Corrosiebestendige behuizing
Basismodel: 1,2 mm SGCC-staal met cryogene poedercoating (operationeel bij -40 °C tot 120 °C)
Verbetering opties: 5052-H32 aluminiumlegering / 304 roestvrij staal (IP65-certificering beschikbaar)
20,0 mm aluminiumbuisplaten voorkomen thermische uitbreidingslekkages (ΔL/L0 ≤0,12%)
2. Dual-Layer Condensat Management
✓ Buitenpaneel: toegangspaneel met scharnieren met 15° geribbeerde afvoerhoek (conform EN 16713).
✓ Inner Pan: naadloze aluminiumconstructie vermindert de luchtbypass (<3%)
✓ Ijspreventie: geïntegreerde verwarmingskabels (3,5 W/cm2) met PT1000-warmte-sensoren
3Verbeterd warmte-uitwisselingssysteem.
• Design van de spoel: Φ9.52 mm micro-groove koperbuizen (HCFC-vrij compatibel)
• Vinnenconfiguratie: Sinusoïdale aluminiumvinnen (FPI=16) met hydrofiele coating
• Luchtstroompatroon: met Δ-arrangementen georganiseerde buismatrix verbetert de NTU met 22% ten opzichte van conventionele ontwerpen
4. Op prestaties gerichte componenten
EG-motorventilatoren: IP55, isolatie van klasse F (25.000h MTBF)
▶ Versnellingsbereik: 800-1800 RPM (PWM-gecontroleerd)
▶ Werkomgeving: -40°C~60°C
Ontdooiingssysteem: 316L roestvrij verwarmingselementen met PID-besturing
▶ Oppervlaktebelasting: ≤1,8 W/cm2 (conform UL 1995)
▶ Verdeling van de warmte in 4 zones (σ≤0,85)
5. Ingenieurscertificaten
✓ Druk getest bij 25 bar (362,5 psi) per ASME BPVC Sectie VIII
✓ Koudverwarmingsmiddel compatibiliteit: R404A/R507A/R134a/R22 (ASHRAE 34 conform)
✓ Finnenopties: 4,5/6,0/9,0 mm (EN 327/328 gecertificeerd)
6Aanpassing en kwaliteitscontrole
¢ Elektriciteitsbehuising: NEMA 4X-koppelbox met Phoenix-terminals
Productievalidatie: 100% heliumlekketest + 24 uur belastingsimulatie
¢ OEM-diensten: CFD-geoptimaliseerde luchtstroomontwerpen beschikbaar
Technische voordelen
①35% energiebesparing- Geoptimaliseerde luchtzijde ΔT door versterkte turbulentie
②Nul ijsophoping- Slimme ontdooiing cyclus (patent in behandeling: CN202310XXXXXX)
③20 jaar levensduur- Zoutsprayproef > 1000 uur (ISO 9227 NSS-norm)
2.Lijst van technische parameters
Technische parameters van een efficiënte luchtkoeler van elektrisch ontdooiend plafond Afstand: 4,5 mm
| Model | Koelcapaciteit kW | Buisvolume | Parameters van de ventilator | Ontdooiing (elektrische verwarming) | |||||
| SC1 | SC2 | dm3 | 风叶数量X rechtlijn Nummer X diameter van ventilatoren |
功率W Vermogen W |
风量m3/h Luchtvolume m3/h |
射程m Bereik m |
盘管kW*支 Spiraal kW * stuks |
水盘kW*支 Waterbak kW * stuks |
|
| GUDL501C | 6.7 | 4.6 | 3.2 | 1X ¢ 500 | 1X414 | 5000 | 12 | 0.28*6 | 0.28*2 |
| GUDL501D | 8.1 | 5.6 | 4.3 | 1X ¢ 500 | 1X460 | 4900 | 12 | 0.30*6 | 0.30*2 |
| GUDL501E | 9.8 | 6.7 | 5.4 | 1X ¢ 500 | 1X460 | 4500 | 12 | 0.30*8 | 0.30*2 |
| GUDL601E | 16.6 | 11.4 | 9.2 | 1X ¢ 600 | 1X780 | 7500 | 15 | 0.40*8 | 0.4*2 |
| GUDL502D | 22.2 | 15.3 | 11.8 | 2X ¢ 500 | 2X460 | 11500 | 13 | 0.72*6 | 0.72*2 |
| GUDL602D | 28.9 | 19.9 | 14.7 | 2X ¢ 600 | 2X780 | 16500 | 16 | 0.72*10 | 0.72*2 |
| GUDL602E | 33.8 | 23.3 | 18.4 | 2X ¢ 600 | 2X780 | 15200 | 16 | 0.72*10 | 0.72*2 |
| GUDL602F | 37.8 | 26.1 | 22.1 | 2X ¢ 600 | 2X780 | 14500 | 16 | 0.72*10 | 0.72*2 |
| GUDL632D | 40.7 | 28.1 | 23.7 | 2X ¢ 630 | 2X800 | 19000 | 19 | 0.95*10 | 0.95*2 |
| GUDL632E | 44.1 | 30.4 | 26.9 | 2X ¢ 630 | 2X800 | 18000 | 19 | 0.87*12 | 0.87*4 |
| GUDL603F | 54.5 | 37.6 | 32.3 | 3X ¢ 600 | 3X780 | 20500 | 17 | 1.03*12 | 1.03*4 |
| GUDL633F | 66.8 | 46.1 | 38.8 | 3X ¢ 630 | 3X800 | 25500 | 20 | 1.03*14 | 1.03*4 |
Technische parameters van een efficiënte luchtkoeler van elektrisch ontdooiend plafond Afstand: 6,0 mm
| Model | Koelcapaciteit kW | Buisvolume | Parameters van de ventilator | Ontdooiing (elektrische verwarming) | ||||||
| SC1 | SC2 | SC3 | dm3 | Nummer X diameter van ventilatoren | Vermogen W | Luchtvolume m3/h | Bereik m | Spiraal kW * stuks | Waterbak kW * stuks | |
| GUDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1X ¢ 500 | 1X414 | 5200 | 12 | 0.28*8 | 0.28*2 |
| GUDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1X ¢ 500 | 1X460 | 5100 | 12 | 0.30*8 | 0.30*2 |
| GUDD501E | 8.2 | 5.9 | 4.6 | 5.4 | 1X ¢ 500 | 1X460 | 4800 | 12 | 0.30*10 | 0.30*2 |
| GUDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1X ¢ 600 | 1X780 | 8200 | 15 | 0.40*10 | 0.4*2 |
| GUDD502D | 18.3 | 13.1 | 10.3 | 11.8 | 2X ¢ 500 | 2X460 | 12000 | 13 | 0.72*8 | 0.72*2 |
| GUDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2X ¢ 600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| GUDD602E | 29.1 | 20.8 | 16.4 | 18.4 | 2X ¢ 600 | 2X780 | 16400 | 16 | 0.72*12 | 0.72*2 |
| GUDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2X ¢ 600 | 2X780 | 15500 | 16 | 0.72*12 | 0.72*2 |
| GUDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2X ¢ 630 | 2X800 | 20000 | 19 | 0.95*12 | 0.95*2 |
| GUDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2X ¢ 630 | 2X800 | 19000 | 19 | 0.87*12 | 0.87*4 |
| GUDD603F | 46.8 | 33.4 | 26.4 | 32.3 | 3X ¢ 600 | 3X780 | 22000 | 17 | 1.03*12 | 1.03*4 |
| GUDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3X ¢ 630 | 3X800 | 26500 | 20 | 1.03*14 | 1.03*4 |
Technische parameters van efficiënte luchtkoeler van elektrisch ontdooiend plafond Afstand: 9,0 mm
| Model | Koelcapaciteit kW | Buizencapaciteit | Parameters van de ventilator | Ontdooiing (elektrische verwarming) | ||||||
| SC3 | SC4 | SC5 | dm3 | Nummer X diameter van ventilatoren | Vermogen W | Luchtvolume m3/h | Bereik m | Spiraal kW * stuks | Waterbak kW * stuks | |
| GUDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1X ¢ 500 | 1X414 | 5300 | 12 | 0.28*8 | 0.28*2 |
| GUDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1X ¢ 500 | 1X460 | 5500 | 12 | 0.30*8 | 0.30*2 |
| GUDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1X ¢ 500 | 1X460 | 5100 | 12 | 0.30*10 | 0.30*2 |
| GUDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1X ¢ 600 | 1X780 | 8300 | 15 | 0.40*10 | 0.4*2 |
| GUDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2X ¢ 500 | 2X460 | 12500 | 13 | 0.72*8 | 0.72*2 |
| GUDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2X ¢ 600 | 2X780 | 17500 | 16 | 0.72*12 | 0.72*2 |
| GUDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2X ¢ 600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| GUDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2X ¢ 600 | 2X780 | 16000 | 16 | 0.72*12 | 0.72*2 |
| GUDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2X ¢ 630 | 2X800 | 21000 | 19 | 0.95*12 | 0.95*2 |
| GUDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2X ¢ 630 | 2X800 | 20500 | 19 | 0.87*12 | 0.87*4 |
| GUDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3X ¢ 600 | 3X780 | 23000 | 17 | 1.03*12 | 1.03*4 |
| GUDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3X ¢ 630 | 3X800 | 27000 | 20 | 1.03*14 | 1.03*4 |
Algemene afmetingen en installatiegrootte van een efficiënte luchtkoeler van elektrisch ontdooiend plafond Afstand: 4,5 mm
| Model | Interface specificatie (mm) | Algemene afmetingen B*T*H | Afmetingen van de installatie | gewichten | Omschrijving icoon | |||||
| Inlaat/terugvoerleiding | Drainage (inches) | L * W * H (mm): 610* 1,250*1,040 | L | E1 | E2 | E3 | F | kg | ||
| GUDL501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | Een |
| GUDL501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | Een |
| GUDL501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | Een |
| GUDL601E | ¥16/ ¥28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | Een |
| GUDL502D | ¥16/ ¥35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B. |
| GUDL602D | ¥22/ ¥42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B. |
| GUDL602E | ¥22/ ¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B. |
| GUDL602F | ¥22/ ¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B. |
| GUDL632D | ¥22/ ¥42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B. |
| GUDL632E | ¥22/ ¥42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B. |
| GUDL603F | ¥25/¥50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| GUDL633F | ¥25/¥50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
Algemene afmetingen en installatiegrootte van efficiënte luchtkoeler van elektrisch ontdooiend plafond Afstand: 6,0 mm
| Model | Interface specificatie (mm) | Algemene afmetingen B*T*H | Afmetingen van de installatie | gewichten | Omschrijving icoon | |||||
| Inlaat/terugvoerleiding | Drainage (inches) | L * W * H (mm): 610* 1,250*1,040 | L | E1 | E2 | E3 | F | kg | ||
| GUDD501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | Een |
| GUDD501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | Een |
| GUDD501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | Een |
| GUDD601E | ¥16/ ¥28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | Een |
| GUDD502D | ¥16/ ¥35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B. |
| GUDD602D | ¥22/ ¥42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B. |
| GUDD602E | ¥22/ ¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B. |
| GUDD602F | ¥22/ ¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B. |
| GUDD632D | ¥22/ ¥42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B. |
| GUDD632E | ¥22/ ¥42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B. |
| GUDD603F | ¥25/¥50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| GUDD633F | ¥25/¥50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
Algemene afmetingen en installatiegrootte van efficiënte luchtkoeler van elektrisch ontdooiend plafond Afstand: 9,0 mm
| Model | Interface specificatie (mm) | Algemene afmetingen B*T*H | Afmetingen van de installatie | gewichten | Omschrijving icoon | |||||
| Inlaat/terugvoerleiding | Drainage (inches) | L * W * H (mm): 610* 1,250*1,040 | L | E1 | E2 | E3 | F | kg | ||
| GUDJ501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | Een |
| GUDJ501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | Een |
| GUDJ501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | Een |
| GUDJ601E | ¥16/ ¥28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | Een |
| GUDJ502D | ¥16/ ¥35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B. |
| GUDJ602D | ¥22/ ¥42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B. |
| GUDJ602E | ¥22/ ¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B. |
| GUDJ602F | ¥22/ ¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B. |
| GUDJ632D | ¥22/ ¥42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B. |
| GUDJ632E | ¥22/ ¥42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B. |
| GUDJ603F | ¥25/¥50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| GUDJ633F | ¥25/¥50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
3.Product overzicht
Opmerking 1: Ontwerpcriteria
| Standaardwarmte-uitwisselingsomstandigheden | Inlaatluchttemperatuur | Temperatuur van de verdamping | Relatieve luchtvochtigheid | Vochtopnamecoëfficiënt | Graad van oververhitting |
| SC1 | 10°C | 0°C | 85% | 1.35 | 6.5K |
| SC2 | 0°C | -8°C | 85% | 1.15 | 5.2K |
| SC3 | -18°C | -25°C | 95% | 1.05 | 4.6K |
| SC4 | -25°C | -31°C | 95% | 1.01 | 3.9K |
| SC5 | -34°C | -40°C | 95% | 1.01 | 3.9K |
Opmerking 2: Omrekeningscoëfficiënt van koelmiddel
| koelmiddel | Arbeidsomstandigheden | R22 | R404A | R507 | R134a |
| Korrectiefactor | SC1 | 0.95 | 1 | 1 | 0.93 |
| Korrectiefactor | SC2 | 0.95 | 1 | 1 | 0.91 |
| Korrectiefactor | SC3 | 0.95 | 1 | 1 | 0.85 |
