Plaats van herkomst:
China
Merknaam:
Kaideli
Certificering:
CE,ISO9001-2008
Modelnummer:
EHG-reeks

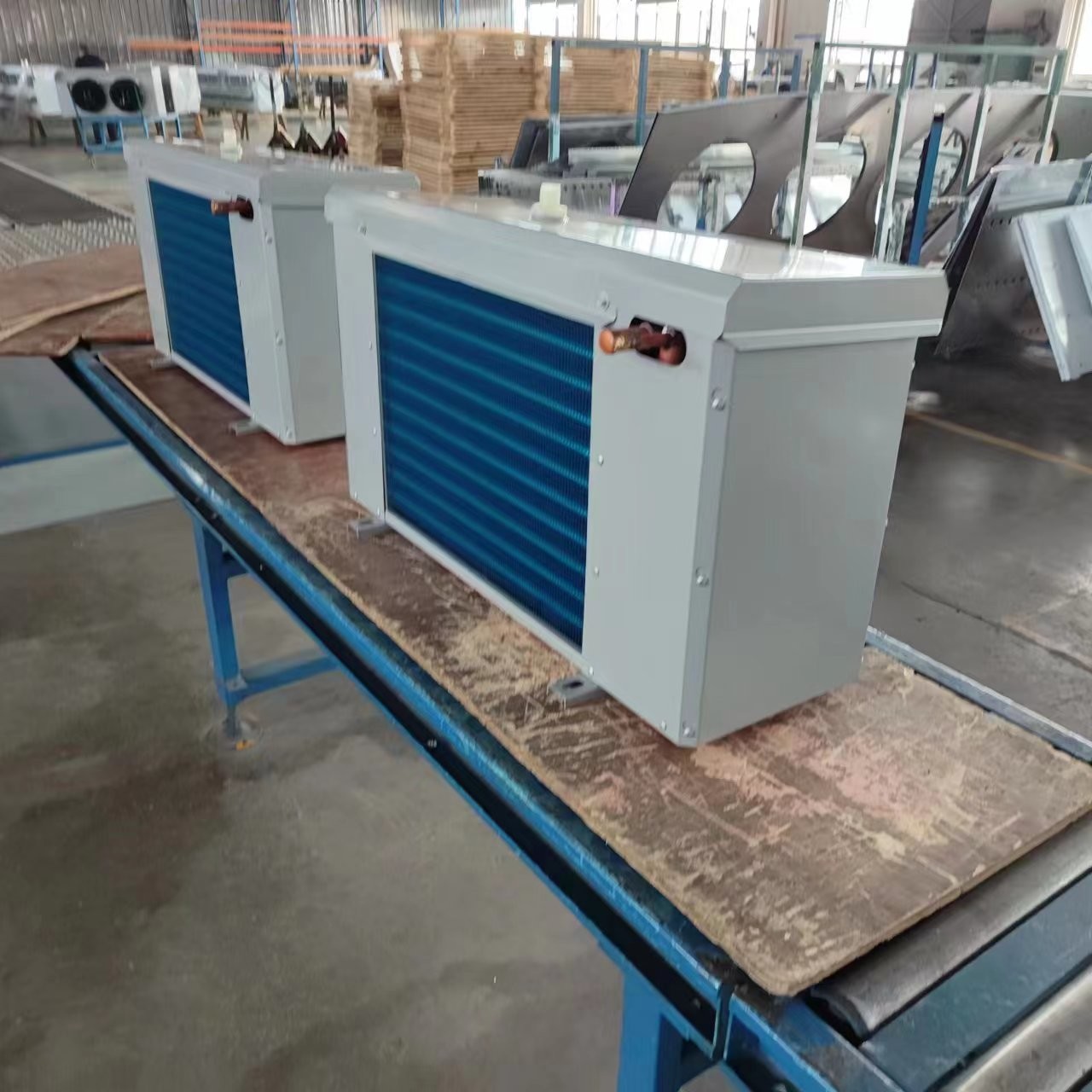

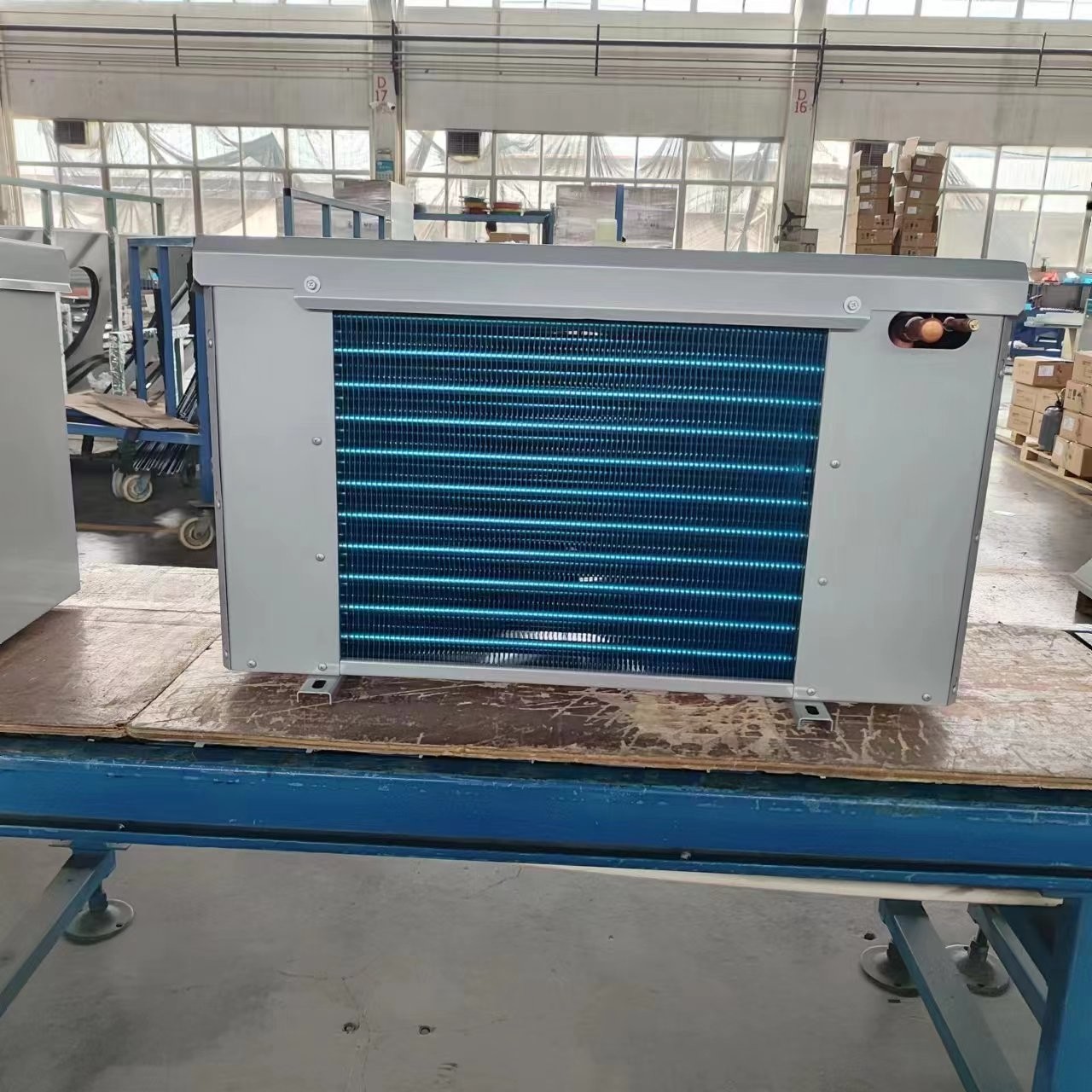

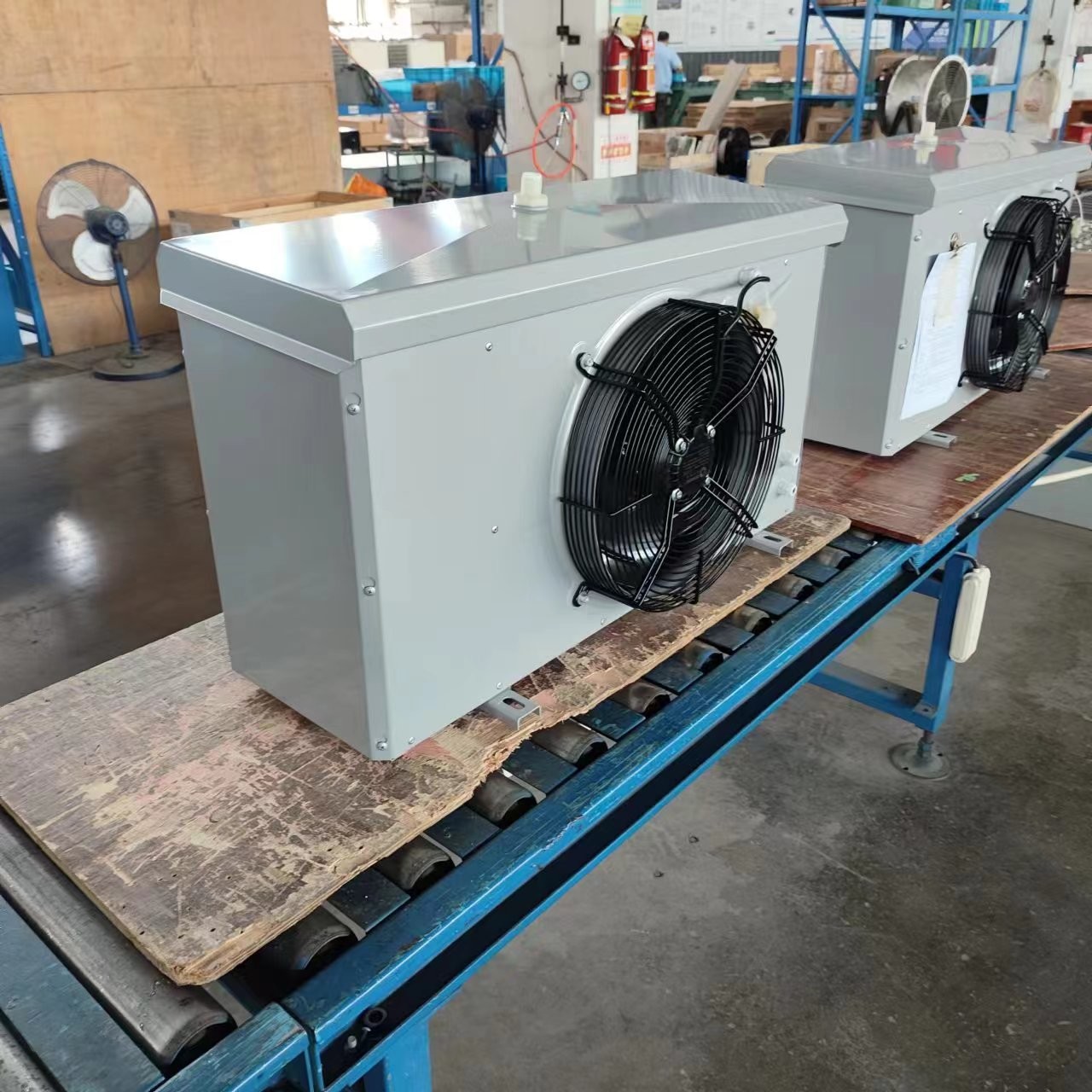

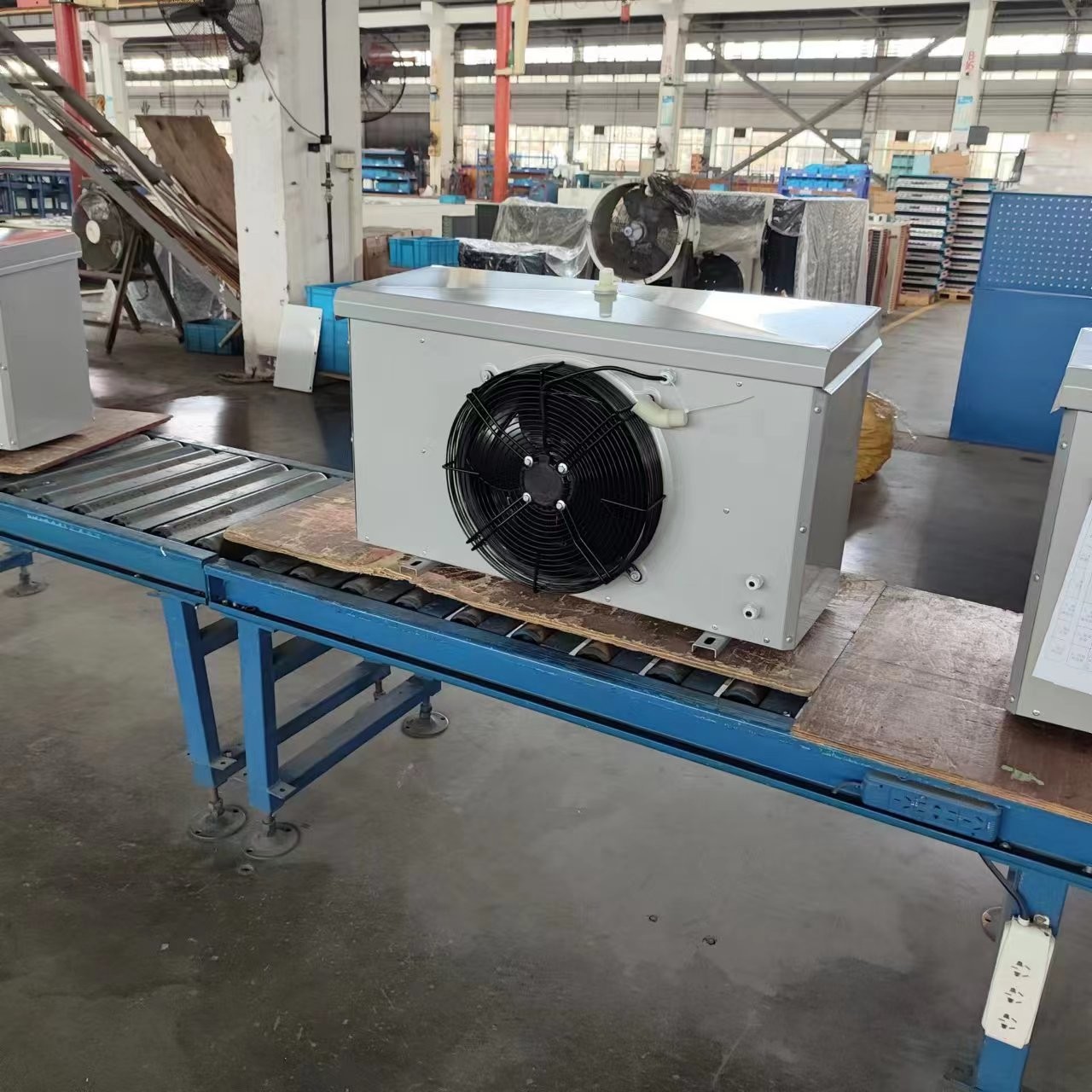

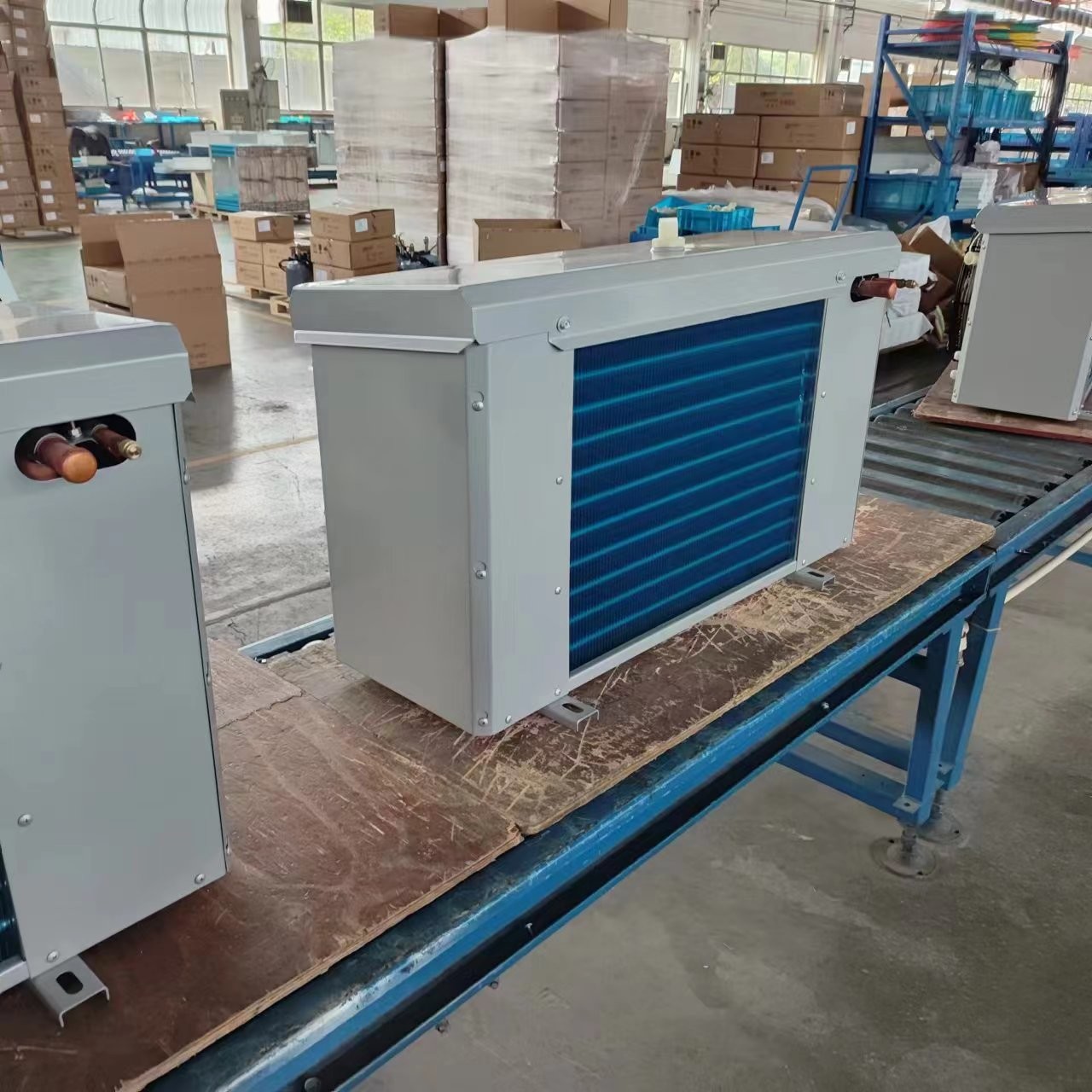

Productnaam: De waterdichte Koeler van de de Evaporatorlucht van IP65 Commerciële Coolroom voor Koude Opslag
EHG-REEKS DE COMMERCIËLE CELLING KOELERS VAN DE GLYCOLeenheid
1. Productomschrijving:
De EHG-de glycolkoeler van de reeks commerciële die ethyleen door ons bedrijf wordt ontwikkeld keurt φ 12 koperbuizen, koude opslag koelmateriaal met glycolwaterige oplossing als goed koelmiddel. De EHG-reeks luchtkoelers kan in koude opslag bij 10℃, 0℃ en -18℃ respectievelijk, hoofdzakelijk voor koude opslag met middelgrote en kleine het koelen capaciteit worden gebruikt.
Deze reeks producten heeft de volgende kenmerken:
●Het insluiten: hoog - de kwaliteit galvaniseerde staalplaat met zilveren poederdeklaag (RAL7001), met sterke corrosieweerstand; De bilaterale platen en de buitenwaterplaat keuren de scharnierende structuur goed, die geschikt en snel is te werken.
●Evaporatorendplate keurt aluminiumplaat goed, bescherm effectief koperbuis, verminderen gewicht.
●Het dubbele ontwerp van de waterplaat: de buitenwaterplaat keurt hoekige structuur, vlotte drainage, geen drainage dode hoek goed; Het binnenwaterdienblad keurt de gootstructuur van aluminiumplaat goed. Het gecondenseerde water of het ontdooide water worden direct gelost in de afzet van het buitenwaterdienblad door het binnenwaterdienblad.
●Het lange luchtleidingsontwerp met integrale rekboog heeft het goede effect van de luchtstroom.
●Voor ventilator met diameter van 500, zijn er de voeten van de vloersteun voor gemakkelijke installatie.
●Rol: de koperpijp φ12, het uit elkaar plaatsen 38.1×33, driehoeksregeling, de efficiency van de hitteoverdracht is hoog.
●Golfaluminiumvinnen met hydrofiele film, vin het uit elkaar plaatsen van 4,0 en 6.0mm om aan de verschillende temperatuurvereisten van koude opslag te voldoen.
●Ventilator: high-power externe rotorventilator, werkende temperatuur -30℃~60℃; De ventilatorspecificaties φ350, φ400, φ500, de vorming van verschillende specificaties van de productreeks, gebruikers hebben meer keuzen.
●Het ontdooien: het standaard elektrische het verwarmen ontdooien, roestvrij staal het verwarmen pijp wordt verdeeld op de vin van de rolbuis en de binnenwaterplaat, heeft een goed het ontdooien effect.
●IP65 sorteer waterdichte kabeldoos en waterdichte schakelaar, keuren de de fan en het verwarmen pijp onafhankelijke draaddoos, met beter waterdicht effect, hoge betrouwbaarheid goed.
●De strikte test van de fabrieksdruk, testdruk 23bar.
2. Standaardconfiguratie en opties:
| Delen | Configuratie | Delen | Configuratie | ||
| Omhulsel | Al-MG legeringsblad met poederdeklaag | × | Vin | Aluminiumvinnen | ○ |
| blad met poederdeklaag | ○ | Hydrofiele aluminiumvinnen | ● | ||
| Gegalvaniseerd blad met poederdeklaag | ● | Ontdooi | Lucht het ontdooien | ○ | |
| Roestvrij staal plate* | ○ | Elektrische het verwarmen pijp | ● | ||
| Ventilator | WEIGUANG motor | ● | Water | × | |
| EBM motor* | ○ | Rioolbuis hete draad | ○ | ||
| De motor van de windemmer | ○ | Windbuis het verwarmen riem | ○ | ||
●: Norm; ○: Opties; ×: Kies niet.
*: Luchtleiding van de gebruiks de korte zijdeflector.
3. Technisch gegevensblad:
3.1 vin die 4.0mm uit elkaar plaatsen
| Model |
Glycol 25% T1=-3℃, T2 =2℃ Tr=10℃, RH85% |
Glycol 34% T1=-10℃, T2 =-7℃ Tr=0℃, RH85% |
Oppervlakte |
Buis Volume |
Luchtstroom | Airthrow | Sluit pijp aan | Gewicht | ||||
| Capa. (KW) |
Vloeibare Stroom (m3/h) |
Capa. (KW) |
Vloeibare Stroom (m3/h) |
m2 | DM-3 | m3/h | m | Inham | Afzet | Afvoerkanaal | kg | |
| φ350 ventilator | ||||||||||||
| Ehg351/cl-ET | 2.9 | 0,5 | 2.2 | 0,7 | 10.9 | 2.2 | 2050 | 7 | 16 | 16 | G1“ | 36 |
| Ehg351/dl-ET | 3.6 | 0,7 | 2.6 | 0,8 | 14.6 | 2.9 | 1850 | 7 | 16 | 16 | G1“ | 37 |
| Ehg352/cl-ET | 5.9 | 1.1 | 4.4 | 1.4 | 21.9 | 4.0 | 4100 | 9 | 22 | 22 | G1“ | 56 |
| Ehg352/dl-ET | 7.3 | 1.4 | 5.3 | 1.7 | 29.2 | 5.3 | 3700 | 9 | 22 | 22 | G1“ | 59 |
| Ehg353/cl-ET | 8.9 | 1.6 | 6.6 | 2.1 | 32.8 | 5.8 | 6150 | 10 | 28 | 28 | G1“ | 77 |
| Ehg353/dl-ET | 11.0 | 2.0 | 7.8 | 2.5 | 43.8 | 7.8 | 5550 | 10 | 28 | 28 | G1“ | 81 |
| Ehg354/cl-ET | 11.8 | 2.2 | 8.8 | 2.8 | 43.8 | 7.7 | 8200 | 11 | 28 | 28 | G1“ | 98 |
| Ehg354/dl-ET | 14.6 | 2.7 | 10.5 | 3.4 | 58.4 | 10.2 | 7400 | 11 | 35 | 35 | G1“ | 104 |
| φ400 ventilator | ||||||||||||
| Ehg401/dl-ET | 6.0 | 1.1 | 4.2 | 1.4 | 23.2 | 4.5 | 3600 | 11 | 22 | 22 | G1“ | 47 |
| Ehg401/fl-ET | 8.4 | 1.6 | 5.8 | 1.9 | 35.0 | 6.7 | 2950 | 11 | 28 | 28 | G1“ | 52 |
| Ehg402/dl-ET | 12.1 | 2.3 | 8.4 | 2.7 | 46.7 | 8.4 | 7200 | 12 | 28 | 28 | G1.5“ | 77 |
| Ehg402/fl-ET | 16.8 | 3.1 | 11.5 | 3.7 | 70.0 | 12.6 | 5900 | 12 | 35 | 35 | G1.5“ | 86 |
| Ehg403/dl-ET | 18.2 | 3.4 | 12.6 | 4.0 | 70.0 | 12.3 | 10800 | 13 | 35 | 35 | G1.5“ | 106 |
| Ehg403/fl-ET | 25.2 | 4.7 | 17.3 | 5.6 | 105.0 | 18.4 | 8850 | 13 | 42 | 42 | G1.5“ | 120 |
| Ehg404/dl-ET | 24.2 | 4.5 | 16.8 | 5.4 | 93.4 | 16.2 | 14400 | 14 | 42 | 42 | G1.5“ | 132 |
| Ehg404/fl-ET | 33.6 | 6.2 | 23.1 | 7.4 | 140.1 | 24.3 | 11800 | 14 | 50 | 50 | G1.5“ | 151 |
| φ500 ventilator | ||||||||||||
| Ehg501/dl-ET | 10.6 | 2.0 | 7.3 | 2.4 | 39.4 | 7.2 | 6500 | 17 | 28 | 28 | G1.5“ | 78 |
| Ehg501/fl-ET | 14.7 | 2.7 | 10.0 | 3.2 | 59.1 | 10.8 | 5400 | 16 | 35 | 35 | G1.5“ | 86 |
| Ehg502/dl-ET | 21.2 | 3.9 | 14.5 | 4.7 | 78.8 | 13.8 | 13000 | 19 | 35 | 35 | G1.5“ | 124 |
| Ehg502/fl-ET | 29.5 | 5.5 | 20.1 | 6.5 | 118.2 | 20.7 | 10800 | 18 | 42 | 42 | G1.5“ | 139 |
| Ehg503/dl-ET | 31.9 | 5.9 | 21.9 | 7.0 | 118.2 | 20.4 | 19500 | 21 | 42 | 42 | G2“ | 171 |
| Ehg503/fl-ET | 44.3 | 8.2 | 30.1 | 9.7 | 177.3 | 30.7 | 16200 | 20 | 50 | 50 | G2“ | 194 |
| Ehg504/dl-ET | 42.5 | 7.8 | 29.1 | 9.3 | 157.6 | 27.0 | 26000 | 22 | 50 | 50 | G2“ | 219 |
| Ehg504/fl-ET | 59.1 | 10.9 | 40.2 | 12.9 | 236.4 | 40.6 | 21600 | 21 | 50 | 50 | G2“ | 251 |
3.2 vin die 6.0mm uit elkaar plaatsen
| Model |
Glycol 34% T1=-10℃, T2 =-7℃ Tr=0℃, RH85% |
Glycol 50% T1=-28℃, T2 =-25℃ Tr=0℃, relatieve vochtigheid95% |
Oppervlakte |
Buis Volume |
Luchtstroom | Airthrow | Sluit pijp aan | Gewicht | ||||
| Capa. (KW) |
Vloeibare Stroom (m3/h) |
Capa. (KW) |
Vloeibare Stroom (m3/h) |
m2 | DM-3 | m3/h | m | Inham | Afzet | Afvoerkanaal | kg | |
| φ350 ventilator | ||||||||||||
| Ehg351/cd-ET | 1.8 | 0,6 | 1.6 | 0,6 | 7.5 | 2.2 | 2100 | 8 | 16 | 16 | G1“ | 35 |
| Ehg351/dd-ET | 2.2 | 0,7 | 2.0 | 0,7 | 10.0 | 2.9 | 1900 | 8 | 16 | 16 | G1“ | 37 |
| Ehg352/cd-ET | 3.6 | 1.1 | 3.3 | 1.1 | 15.0 | 4.0 | 4200 | 10 | 22 | 22 | G1“ | 55 |
| Ehg352/dd-ET | 4.4 | 1.4 | 4.0 | 1.4 | 20.0 | 5.3 | 3800 | 10 | 22 | 22 | G1“ | 58 |
| Ehg353/cd-ET | 5.4 | 1.7 | 5.0 | 1.8 | 22.6 | 5.8 | 6300 | 11 | 28 | 28 | G1“ | 75 |
| Ehg353/dd-ET | 6.6 | 2.1 | 6.0 | 2.1 | 30.0 | 7.8 | 5700 | 11 | 28 | 28 | G1“ | 79 |
| Ehg354/cd-ET | 7.2 | 2.3 | 6.6 | 2.3 | 30.0 | 7.7 | 8400 | 12 | 28 | 28 | G1“ | 97 |
| Ehg354/dd-ET | 8.8 | 2.8 | 8.0 | 2.8 | 40.1 | 10.2 | 7600 | 12 | 35 | 35 | G1“ | 102 |
| φ400 ventilator | ||||||||||||
| Ehg401/dd-ET | 3.5 | 1.2 | 3.2 | 1.2 | 16.1 | 4.5 | 3700 | 12 | 22 | 22 | G1“ | 47 |
| Ehg401/fd-ET | 5.1 | 1.6 | 4.5 | 1.6 | 24.1 | 6.7 | 3200 | 12 | 28 | 28 | G1“ | 51 |
| Ehg402/dd-ET | 7.0 | 2.3 | 6.4 | 2.5 | 32.1 | 8.4 | 7400 | 13 | 28 | 28 | G1.5“ | 75 |
| Ehg402/fd-ET | 10.0 | 3.2 | 9.1 | 3.2 | 48.2 | 12.6 | 6400 | 13 | 35 | 35 | G1.5“ | 83 |
| Ehg403/dd-ET | 10.6 | 3.4 | 9.6 | 3.4 | 48.2 | 12.3 | 11100 | 14 | 35 | 35 | G1.5“ | 104 |
| Ehg403/fd-ET | 15.1 | 4.9 | 13.7 | 4.8 | 72.2 | 18.4 | 9600 | 14 | 42 | 42 | G1.5“ | 116 |
| Ehg404/dd-ET | 14.1 | 4.5 | 12.8 | 4.5 | 64.2 | 16.2 | 14800 | 15 | 42 | 42 | G1.5“ | 129 |
| Ehg404/fd-ET | 20.2 | 6.5 | 18.2 | 6.4 | 96.3 | 24.3 | 12800 | 15 | 50 | 50 | G1.5“ | 145 |
| φ500 ventilator | ||||||||||||
| Ehg501/dd-ET | 5.9 | 1.9 | 5.4 | 1.9 | 27.1 | 7.2 | 6800 | 18 | 28 | 28 | G1.5“ | 77 |
| Ehg501/fd-ET | 8.5 | 2.7 | 7.7 | 2.7 | 40.6 | 10.8 | 5800 | 17 | 35 | 35 | G1.5“ | 84 |
| Ehg502/dd-ET | 11.9 | 3.8 | 10.8 | 3.8 | 54.2 | 13.8 | 13600 | 20 | 35 | 35 | G1.5“ | 120 |
| Ehg502/fd-ET | 17.1 | 5.5 | 15.4 | 5.4 | 81.3 | 20.7 | 11600 | 19 | 42 | 42 | G1.5“ | 134 |
| Ehg503/dd-ET | 17.9 | 5.7 | 16.3 | 5.7 | 81.3 | 20.4 | 20400 | 22 | 42 | 42 | G2“ | 165 |
| Ehg503/fd-ET | 25.5 | 8.2 | 23.1 | 8.1 | 121.9 | 30.7 | 17400 | 21 | 50 | 50 | G2“ | 187 |
| Ehg504/dd-ET | 23.8 | 7.6 | 21.6 | 7.6 | 108.3 | 27.0 | 27200 | 23 | 50 | 50 | G2“ | 212 |
| Ehg504/fd-ET | 34.1 | 10.9 | 30.9 | 10.8 | 162.5 | 40.6 | 23200 | 22 | 50 | 50 | G2“ | 240 |
In de lijst, is T1 de inhamtemperatuur. van de oplossing van de ethyleenglycol, is T2 de afzettemperatuur., en RT is de temperatuur. van koude ruimte.
4. Elektroparameterlijst:
| 型号 | Ventilatormotor | Het elektrische ontdooien | |||||
|
Voltage (v) |
Input (w) |
Huidig (a) |
Snelheid (r/min) |
Rol (KW) |
Dienblad (KW) |
Totaal (KW) |
|
| EHG351* | 380-3 | 129 | 0,4 | 1400 | 2×0.5 | 1×0.5 | 1.5 |
| EHG352* | 380-3 | 258 | 0,8 | 1400 | 2×0.9 | 1×0.9 | 2.7 |
| EHG353* | 380-3 | 387 | 1.2 | 1400 | 2×1.3 | 1×1.3 | 3.9 |
| EHG354* | 380-3 | 516 | 1.6 | 1400 | 2×1.7 | 1×1.7 | 5.1 |
| EHG401/D* | 380-3 | 205 | 0,51 | 1380 | 3×0.6 | 1×0.6 | 2.4 |
| EHG401/F* | 380-3 | 205 | 0,51 | 1380 | 5×0.6 | 1×0.6 | 3.6 |
| EHG402/D* | 380-3 | 410 | 1.02 | 1380 | 3×1.1 | 1×1.1 | 4.4 |
| EHG402/F* | 380-3 | 410 | 1.02 | 1380 | 5×1.1 | 1×1.1 | 6.6 |
| EHG403/D* | 380-3 | 615 | 1.53 | 1380 | 3×1.6 | 1×1.6 | 6.4 |
| EHG403/F* | 380-3 | 615 | 1.53 | 1380 | 5×1.6 | 1×1.6 | 9.6 |
| EHG404/D* | 380-3 | 820 | 2.04 | 1380 | 3×2.0 | 1×2.0 | 8.0 |
| EHG404/F* | 380-3 | 820 | 2.04 | 1380 | 5×2.0 | 1×2.0 | 12.0 |
| EHG501/D* | 380-3 | 500 | 0,95 | 1380 | 3×0.8 | 2×0.8 | 4.0 |
| EHG501/F* | 380-3 | 500 | 0,95 | 1380 | 5×0.8 | 2×0.8 | 5.6 |
| EHG502/D* | 380-3 | 1000 | 1.9 | 1380 | 3×1.6 | 2×1.6 | 8.0 |
| EHG502/F* | 380-3 | 1000 | 1.9 | 1380 | 5×1.6 | 2×1.6 | 11.2 |
| EHG503/D* | 380-3 | 1500 | 2.85 | 1380 | 3×2.3 | 2×2.3 | 11.5 |
| EHG503/F* | 380-3 | 1500 | 2.85 | 1380 | 5×2.3 | 2×2.3 | 16.1 |
| EHG504/D* | 380-3 | 2000 | 3.8 | 1380 | 3×3.0 | 2×3.0 | 15.0 |
| EHG504/F* | 380-3 | 2000 | 3.8 | 1380 | 5×3.0 | 2×3.0 | 21.0 |
5. hoe te om correcte evaparator te selecteren:
Over het algemeen, kies evaporator capacity=cold ruimte het koelen capaciteit *1.15
1.When de koude kamertemperatuur rond 0℃, selecteert 4.5mm als vinruimte is.
Evaporator choose=1.0*Q0
2.When de koude kamertemperatuur rond -18℃, selecteert 6mm als vinruimte is.
Evaparator choose=1.1*Q0
3.When de koude kamertemperatuur rond -25℃, selecteert 9mm als vinruimte is.
Evaparator choose=1.27*Q0
Opmerkingen: Het water ontdooit en het hete gas ontdooit type is ook facultatief.
De aangepaste specificatie verlaat me bericht voor details.
6.Want om andere verwante producten te kennen? - klik beeld voor gedetailleerde specificatie
7. hoe te om kwaliteit te verzekeren? Om het even welke procedure?
Onze QC afdeling zal van elke stap ervoor zorgen
8.Do u fabriek?
Wij zijn fabriek in 1995 en door 28years wordt, welkom geheten door al onze klanten wordt ontwikkeld gevestigd die. Wegens al uw steun nu zijn wij een grote familie van meer dan 300 mensen, omvat 50000 vierkante meters, en uw steunen is zeer belangrijk van het voortzetten van onze droom van het eten van vers en gezond voedsel.
9.Do u woont tentoonstelling bij?
Elk jaar zullen wij binnenlandse nationale en buitenlandse tentoonstelling bijwonen, ook zullen wij onze agent steunen om tentoonstelling bij te wonen, welkom heten om ons bij ons aan te sluiten.
10.Why kiezen ons
Beroeps: 28 jaar concentreert één ding-koeling materiaal
Materiaal gebruiken wij voldoende
Certificaat: Ce, ISO, en cetiifcate van het produceren van speciale drukapparatuur
11.Projects verwijzing?
12.FAQ
1, Q: Waar is uw fabrieksadres?
A: Wij zijn fabriek en gelegen in koelingsmateriaal die basis Shengzhou, Zhejiang-provincie veroorzaken.
2, Q: Wat is uw pakket?
A: Ons pakket leeft aan douane na vereist origineel hout niet omvatten.
3, Q: Wat is uw MOQ?
A: De gewone producten kunnen van 1 reeks opdracht geven tot.
4, Q: Kunt u steekproef aanbieden?
A: Ja, kunnen wij de kosten en de levering van sample.and bij uw last aanbieden.
5, Q: Ik kan geen producten op uw lijst vinden?
A: Tevreden me direct contacteren.
6, Q: Hoe kan ik uw fabriek bevestigen?
A: Wij hebben derde partij geverifieerd document van Bureau Veritas-rapport, kunt u in bedrijfpagina downloaden of me bericht verlaten om te krijgen.
