380V plafondluchtkoeler

EN-serie plafondluchtkoeler

Twee ventilatoren plafond type aircooler

Verkoeling onderdelen plafondtype luchtkoeler

Plaats van herkomst:

CHINA

Merknaam:

Kaideli

Certificering:

CE,ISO9001-2008

Modelnummer:

Neem contact met ons op

Vraag een offerte

Productdetails

Toepasselijke industrieën:

Hotels, Bouwmateriaalwinkels, MachinesReparatiewerkplaatsen, Voedsel & Drankfabriek, Landbouwbedrijv

Showroom Locatie:

Vietnam, Filippijnen, Mexico, Thailand, Kazachstan, Nigeria, Oezbekistan, Tadzjikistan

Video uitgaande inspectie:

Mits

Machinetestrapport:

Mits

Type:

Verdamper

Sollicitatie:

Koelingsonderdelen

Garantie:

1 jaar

Koelmiddel:

R-22/404

Materiaal:

Koper

Koelcapaciteit:

20.4-156.8KW

Hoge temperatre:

4,5 mm

Gemiddelde temperatuur:

6,0 mm

Lage temperatuur:

9 mm

Spanning:

220/380

Merk:

Kaideli

Test:

2.6Mpa

Fan:

Axiaal

Na garantieservice:

Online-ondersteuning

Lokale servicelocatie:

Geen

Marketingtype:

Nieuw product 2023

After-sales service verleend:

Online-ondersteuning

Haven:

Ningbo/Shanghai/Guangzhou

Conditie:

Nieuw

kleur:

Optie (wit,groen,zwart)

Markeren:

EN-serie plafondluchtkoeler

Twee ventilatoren plafond type aircooler

Verkoeling onderdelen plafondtype luchtkoeler

Betaling en verzendvoorwaarden

Min. bestelaantal

1 stuk

Prijs

$100.00 - $1,700.00/sets

Verpakking Details

Houten doosverpakking

Levertijd

10-15 dagen

Betalingscondities

TT, LC, Western Union

Levering vermogen

2000 Reeks/Reeksen per Maand

Gerelateerde producten

Neem contact met ons op

Neem nu contact op

Productbeschrijving

Productnaam: Kaideli merk Verdamper Nieuwe modellen Koude kamer Luchtkoeler 4.5mm 6.0mm 9.0mm

1. Productintroductie:

Schelp:Hoogwaardige stalen plaat aangebracht met lage temperatuurbestendig poeder met sterke corrosieweerstand. Aluminiumplaat of roestvrijstalen schalen kunnen ook op maat worden gemaakt. Alle buisplaten zijn gemaakt van 2,0 dikke platen van aluminiumlegering om de mogelijkheid van interne lekkage veroorzaakt door slijtage van koperen buizen bij warmtewisseling als gevolg van thermische uitzetting en krimp te minimaliseren.

Dubbellaagse waterbak:De buitenste waterbakplaat heeft een scharnierende, ronde vorm, wat inspectie en onderhoud vergemakkelijkt. Het geribbelde hellingsontwerp aan de onderkant van de waterbak kan de afvoer versnellen en ijsvorming en corrosie voorkomen. De binnenste waterbak is bedekt met een aluminium plaat om de luchtbypass te verminderen en de ventilatorefficiëntie en het ontdooi-effect te verbeteren.
Warmtewisselaarleiding:Efficiënte pijp met binnendraad van een premium merk met geoptimaliseerde lus en een positief driehoekig verspringend ontwerp om de efficiëntie van de warmtewisseling te verbeteren.
Vin:Klassieke sinusvormige gegolfde aluminium vin in Europese stijl, die de luchtverstoring zou kunnen verbeteren en de warmte-uitwisselingscapaciteit aan de luchtzijde aanzienlijk zou kunnen verbeteren.
Fan:Op maat gemaakte krachtige ventilator met externe rotor (bedrijfstemperatuur: -40℃~60℃). Isolatieklasse van de motor: klasse F, die stabiliteit en betrouwbaarheid kan garanderen;
Ontdooien:Roestvrijstalen elektrische verwarmingsbuis met een laag vermogen en dichtheid. Het is redelijk gerangschikt in de spoel en op de binnenwaterpan om een meer uniform verwarmingseffect te garanderen, het ontdooi-effect te vergroten en de levensduur van de elektrische verwarmingsbuis te verlengen.
Elektrische aansluitdoos:Speciale op maat gemaakte elektrische aansluitdoos, die bestand is tegen water, vuur en hoogspanning en gemakkelijk kan worden aangesloten.
Fabriekstesten:De luchtkoeler is vóór levering gereinigd en geïnspecteerd en heeft een drukhoudtest van 25 bar doorstaan.
Plaatafstand:Standaardwaarden: 4,5 mm, 6,0 mm en 9,0 mm, om aan verschillende temperatuur- en vochtigheidseisen te voldoen.
Verschillende koelmiddelen:Voldoe aan de eisen van koelmiddelen, waaronder R404A, R507A, R134a, R22, enz.

2.Lijst met technische parameters
Technische parameters van efficiënte luchtkoeler van elektrisch ontdooiplafond Afstand: 4,5 mm

Model	Koelvermogen kW		Buisvolume	Ventilatorparameters				Ontdooien (elektrische verwarming)
Model	SC1	SC2	dm³	Dit is de X-serie Aantal X diameter ventilatoren	功率W Vermogen W	风量m³/H Luchtvolume m³/H	Ik ben Bereik m	*盘管kW支 Spoel kW * st**	*水盘kW支 Waterbak kW * st**
GUDL501C	6.7	4.6	3.2	1X∅500	1X414	5000	12	0,28*6	0,28*2
GUDL501D	8.1	5.6	4.3	1X∅500	1X460	4900	12	0,30*6	0,30*2
GUDL501E	9.8	6.7	5.4	1X∅500	1X460	4500	12	0,30*8	0,30*2
GUDL601E	16.6	11.4	9.2	1X∅600	1X780	7500	15	0,40*8	0,4*2
GUDL502D	22.2	15.3	11.8	2X∅500	2X460	11500	13	0,72*6	0,72*2
GUDL602D	28.9	19.9	14.7	2X∅600	2X780	16500	16	0,72*10	0,72*2
GUDL602E	33,8	23.3	18.4	2X∅600	2X780	15200	16	0,72*10	0,72*2
GUDL602F	37,8	26.1	22.1	2X∅600	2X780	14500	16	0,72*10	0,72*2
GUDL632D	40,7	28.1	23.7	2X∅630	2X800	19000	19	0,95*10	0,95*2
GUDL632E	44.1	30.4	26.9	2X∅630	2X800	18000	19	0,87*12	0,87*4
GUDL603F	54,5	37,6	32.3	3X∅600	3X780	20500	17	1,03*12	1,03*4
GUDL633F	66,8	46.1	38,8	3X∅630	3X800	25500	20	1,03*14	1,03*4

Technische parameters van efficiënte luchtkoeler van elektrisch ontdooiplafond Afstand: 6,0 mm

Model		Koelvermogen kW		Buisvolume	Ventilatorparameters				Ontdooien (elektrische verwarming)
Model	SC1	SC2	SC3	dm³	Aantal X diameter ventilatoren	Vermogen W	Luchtvolume m³/H	Bereik m	*Spoel kW st**	*Waterbak kW st**
GUDD501C	5.6	4.0	3.2	3.2	1X∅500	1X414	5200	12	0,28*8	0,28*2
GUDD501D	7.1	5.1	4.0	4.3	1X∅500	1X460	5100	12	0,30*8	0,30*2
GUDD501E	8.2	5.9	4.6	5.4	1X∅500	1X460	4800	12	0,30*10	0,30*2
GUDD601E	14.4	10.3	8.1	9.2	1X∅600	1X780	8200	15	0,40*10	0,4*2
GUDD502D	18.3	13.1	10.3	11.8	2X∅500	2X460	12000	13	0,72*8	0,72*2
GUDD602D	24.1	17.2	13.6	14.7	2X∅600	2X780	17000	16	0,72*12	0,72*2
GUDD602E	29.1	20.8	16.4	18.4	2X∅600	2X780	16400	16	0,72*12	0,72*2
GUDD602F	32.1	22.9	18.1	22.1	2X∅600	2X780	15500	16	0,72*12	0,72*2
GUDD632D	33,7	24.1	19.0	23.7	2X∅630	2X800	20000	19	0,95*12	0,95*2
GUDD632E	37.2	26.6	21.0	26.9	2X∅630	2X800	19000	19	0,87*12	0,87*4
GUDD603F	46,8	33.4	26.4	32.3	3X∅600	3X780	22000	17	1,03*12	1,03*4
GUDD633F	56,7	40,5	32,0	38,8	3X∅630	3X800	26500	20	1,03*14	1,03*4

Technische parameters van efficiënte luchtkoeler van elektrisch ontdooiplafond Afstand: 9,0 mm

Model	Koelvermogen kW			Buiscapaciteit	Ventilatorparameters				Ontdooien (elektrische verwarming)
Model	SC3	SC4	SC5	dm³	Aantal X diameter ventilatoren	Vermogen W	Luchtvolume m³/H	Bereik m	*Spoel kW st**	*Waterbak kW st**
GUDJ501C	2.5	2.0	1.9	3.2	1X∅500	1X414	5300	12	0,28*8	0,28*2
GUDJ501D	3.3	2.6	2.5	4.3	1X∅500	1X460	5500	12	0,30*8	0,30*2
GUDJ501E	3.7	3.0	2.9	5.4	1X∅500	1X460	5100	12	0,30*10	0,30*2
GUDJ601E	6.5	5.2	5,0	9.2	1X∅600	1X780	8300	15	0,40*10	0,4*2
GUDJ502D	8.3	6.6	6.3	11.8	2X∅500	2X460	12500	13	0,72*8	0,72*2
GUDJ602D	10.8	8.5	7.8	14.7	2X∅600	2X780	17500	16	0,72*12	0,72*2
GUDJ602E	13.3	10.6	10.2	18.4	2X∅600	2X780	17000	16	0,72*12	0,72*2
GUDJ602F	14.5	11.6	11.1	22.1	2X∅600	2X780	16000	16	0,72*12	0,72*2
GUDJ632D	15.8	12.6	12.1	23.7	2X∅630	2X800	21000	19	0,95*12	0,95*2
GUDJ632E	17.7	14.1	13.5	26.9	2X∅630	2X800	20500	19	0,87*12	0,87*4
GUDJ603F	21.4	17.1	16.4	32.3	3X∅600	3X780	23000	17	1,03*12	1,03*4
GUDJ633F	25.4	20.3	19.5	38,8	3X∅630	3X800	27000	20	1,03*14	1,03*4

Algemene afmetingen en installatiegrootte van efficiënte luchtkoeler van elektrisch ontdooiplafond Afstand: 4,5 mm

Model	Interfacespecificatie (mm)		*Totale afmetingen BTH*	Installatie afmetingen					gewichten	Overzichtspictogram
Model	Inlaatleiding/retourleiding	Afvoer (inch)	*L B * H (mm): 610* 1.2501.040*	L	E1	E2	E3	F	kg	Overzichtspictogram
GUDL501C	∅12/∅22	G3/4	952400674	340	640	/	/	126	36	A
GUDL501D	∅12/∅22	G3/4	952400674	340	640	/	/	126	38	A
GUDL501E	∅12/∅22	G1	952490674	430	640	/	/	126	44	A
GUDL601E	∅16/∅28	G1	1172490831	430	860	/	/	126	56	A
GUDL502D	∅16/∅35	G1	1992400680	340	840	840	/	126	80	B
GUDL602D	∅22/∅42	G1-1/2	1992400831	340	840	840	/	126	95	B
GUDL602E	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	115	B
GUDL602F	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	125	B
GUDL632D	∅22/∅42	G1-1/2	2552400984	340	1120	1120	/	126	144	B
GUDL632E	∅22/∅42	G1-1/2	2352490984	430	1020	1020	/	126	160	B
GUDL603F	∅25/∅50	G1-1/2	2751490831	430	813	813	813	126	166	C
GUDL633F	∅25/∅50	G2	2751490984	430	813	813	813	126	196	C

Algemene afmetingen en installatiegrootte van efficiënte luchtkoeler van elektrisch ontdooiplafond Afstand: 6,0 mm

Model	Interfacespecificatie (mm)		*Totale afmetingen BTH*	Installatie afmetingen					gewichten	Overzichtspictogram
Model	Inlaatleiding/retourleiding	Afvoer (inch)	*L B * H (mm): 610* 1.2501.040*	L	E1	E2	E3	F	kg	Overzichtspictogram
GUDD501C	∅12/∅22	G3/4	952400674	340	640	/	/	126	35	A
GUDD501D	∅12/∅22	G3/4	952400674	340	640	/	/	126	37	A
GUDD501E	∅12/∅22	G1	952490674	430	640	/	/	126	43	A
GUDD601E	∅16/∅28	G1	1172490831	430	860	/	/	126	57	A
GUDD502D	∅16/∅35	G1	1992400680	340	840	840	/	126	78	B
GUDD602D	∅22/∅42	G1-1/2	1992400831	340	840	840	/	126	93	B
GUDD602E	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	112	B
GUDD602F	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	122	B
GUDD632D	∅22/∅42	G1-1/2	2552400984	340	1120	1120	/	126	140	B
GUDD632E	∅22/∅42	G1-1/2	2352490984	430	1020	1020	/	126	154	B
GUDD603F	∅25/∅50	G1-1/2	2751490831	430	813	813	813	126	162	C
GUDD633F	∅25/∅50	G2	2751490984	430	813	813	813	126	192	C

Algemene afmetingen en installatiegrootte van efficiënte luchtkoeler van elektrisch ontdooiplafond Afstand: 9,0 mm

Model	Interfacespecificatie (mm)		*Totale afmetingen BTH*	Installatie afmetingen					gewichten	Overzichtspictogram
Model	Inlaatleiding/retourleiding	Afvoer (inch)	*L B * H (mm): 610* 1.2501.040*	L	E1	E2	E3	F	kg	Overzichtspictogram
GUDJ501C	∅12/∅22	G3/4	952400674	340	640	/	/	126	34	A
GUDJ501D	∅12/∅22	G3/4	952400674	340	640	/	/	126	36	A
GUDJ501E	∅12/∅22	G1	952490674	430	640	/	/	126	42	A
GUDJ601E	∅16/∅28	G1	1172490831	430	860	/	/	126	55	A
GUDJ502D	∅16/∅35	G1	1992400680	340	840	840	/	126	76	B
GUDJ602D	∅22/∅42	G1-1/2	1992400831	340	840	840	/	126	94	B
GUDJ602E	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	114	B
GUDJ602F	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	121	B
GUDJ632D	∅22/∅42	G1-1/2	2552400984	340	1120	1120	/	126	139	B
GUDJ632E	∅22/∅42	G1-1/2	2352490984	430	1020	1020	/	126	160	B
GUDJ603F	∅25/∅50	G1-1/2	2751490831	430	813	813	813	126	162	C
GUDJ633F	∅25/∅50	G2	2751490984	430	813	813	813	126	190	C

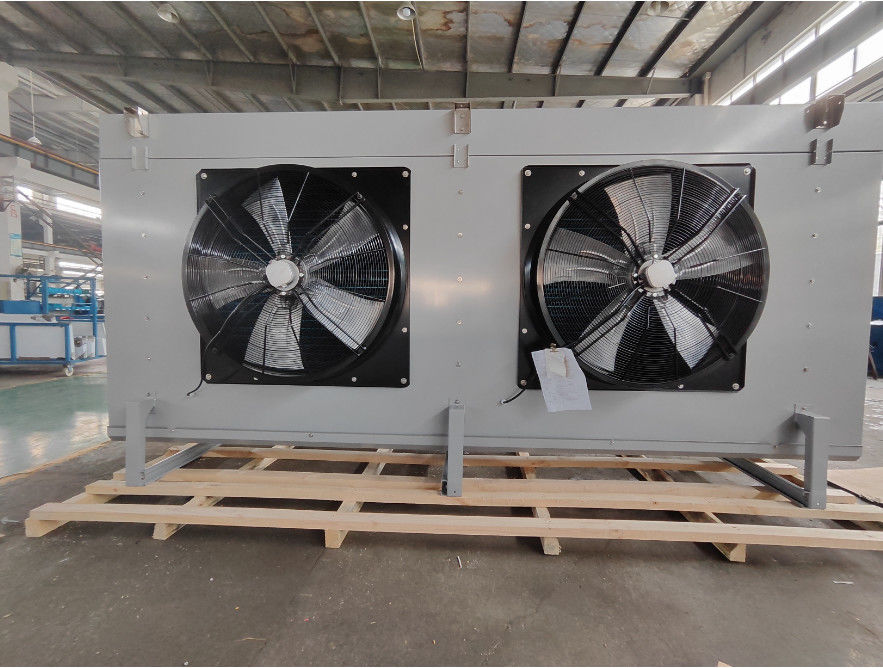

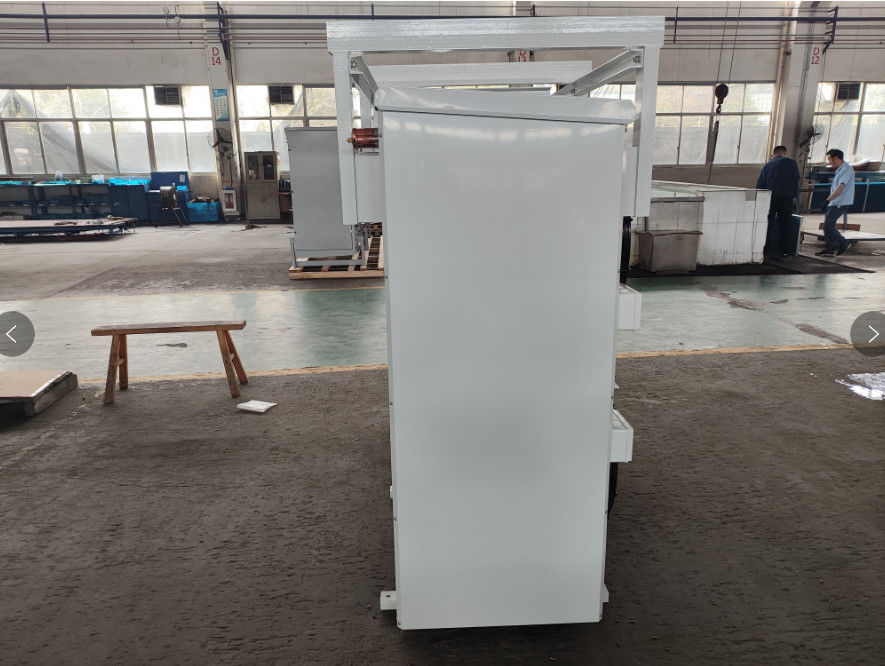

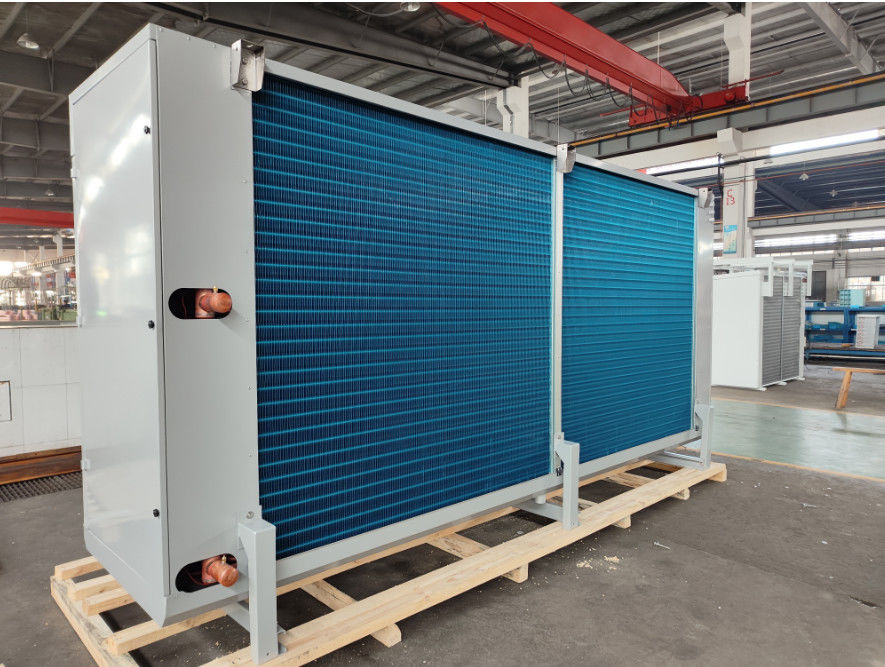

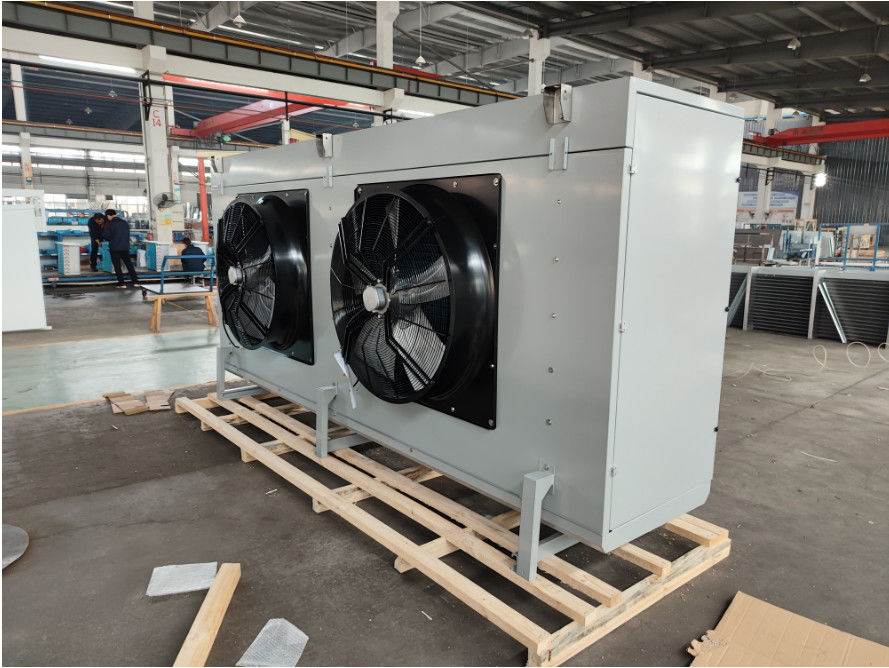

3.Productoverzichtweergave

380V plafondluchtkoeler 0

380V plafondluchtkoeler 1

380V plafondluchtkoeler 2

Opmerking 1: Ontwerpcriteria

Standaard warmtewisselingsomstandigheden	Inlaatluchttemperatuur	Verdampingstemperatuur	Relatieve vochtigheid	Vochtabsorptiecoëfficiënt	Mate van oververhitting
SC1	10℃	0℃	85%	1.35	6,5K
SC2	0℃	-8℃	85%	1.15	5,2K
SC3	-18℃	-25℃	95%	1.05	4,6K
SC4	-25℃	-31℃	95%	1.01	3,9K
SC5	-34℃	-40℃	95%	1.01	3,9K

Opmerking 2: Conversiecoëfficiënt van koelmiddel

Koelmiddel	Arbeidsomstandigheden	R22	R404A	R507	R134a
Correctiefactor	SC1	0,95	1	1	0,93
Correctiefactor	SC2	0,95	1	1	0,91
Correctiefactor	SC3	0,95	1	1	0,85
