Bedrijvig, Beroep, Samenwerking, Innovatie
| Place of Origin: | China |
|---|---|
| Merknaam: | Kaideli |
| Certificering: | CE,ISO9001-2008 |
| Model Number: | DL/DD/DJ |
| Minimum Order Quantity: | 1 Piece |
| Prijs: | $100.00 - $1,700.00/sets |
| Packaging Details: | Wood box packing |
| Delivery Time: | 10-15 days |
| Payment Terms: | TT,LC,Western Union |
| Supply Ability: | 2000 Set/Sets per Month |
| Applicable Industries: | Hotels, Building Material Shops, Machinery Repair Shops, Food & Beverage Factory, Farms, Home Use, Retail, Food Shop, Construction works , Food & Beverage Shops | Video outgoing-inspection: | Provided |
|---|---|---|---|
| Machinery Test Report: | Provided | Type: | Evaporator |
| Warranty: | 1 Year | Refrigerant: | R22/R404a/R507a |
| Material: | copper and Aluminum,Sus optional | Cooling capacity: | 1.2-144kw |
| High temperatre: | 4.5mm | Medium temperature: | 6.0mm |
| Low temperature: | 9mm | Voltage: | 220/380 |
| Merken: | Kaideli | Test: | 2.6Mpa |
| Fan: | Axial | After Warranty Service: | Online support |
| Local Service Location: | None | Marketing Type: | New Product 2023 |
| After-sales Service Provided: | Online support | Port: | Ningbo/Shanghai/Guangzhou |
| Conditon: | New | Products: | Customized Cold Room Evaporator Freezer Room Unit Cooler 440V/3PH/60HZ |

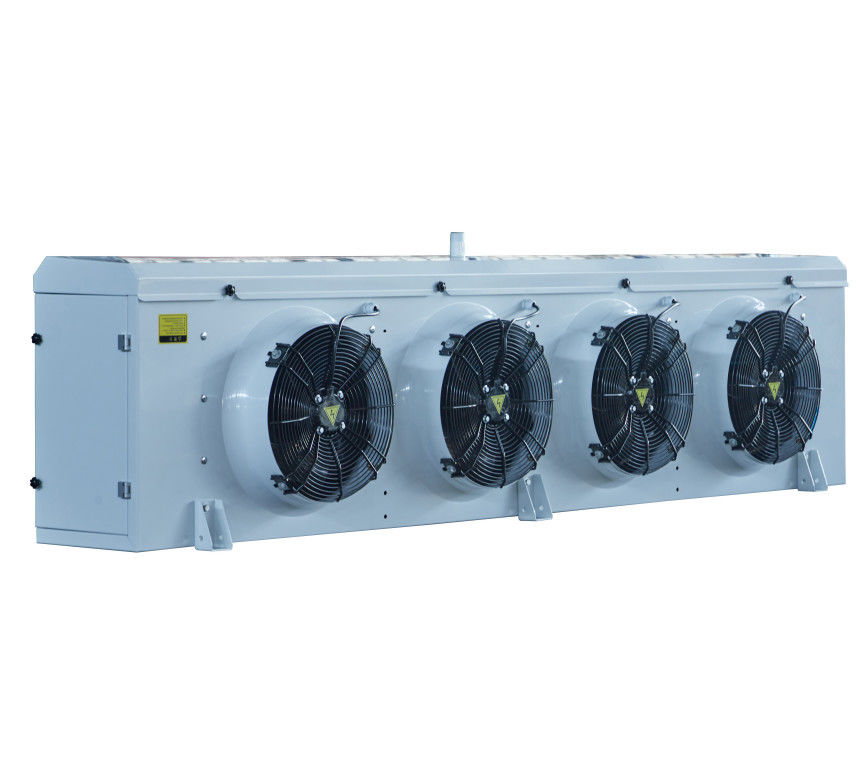

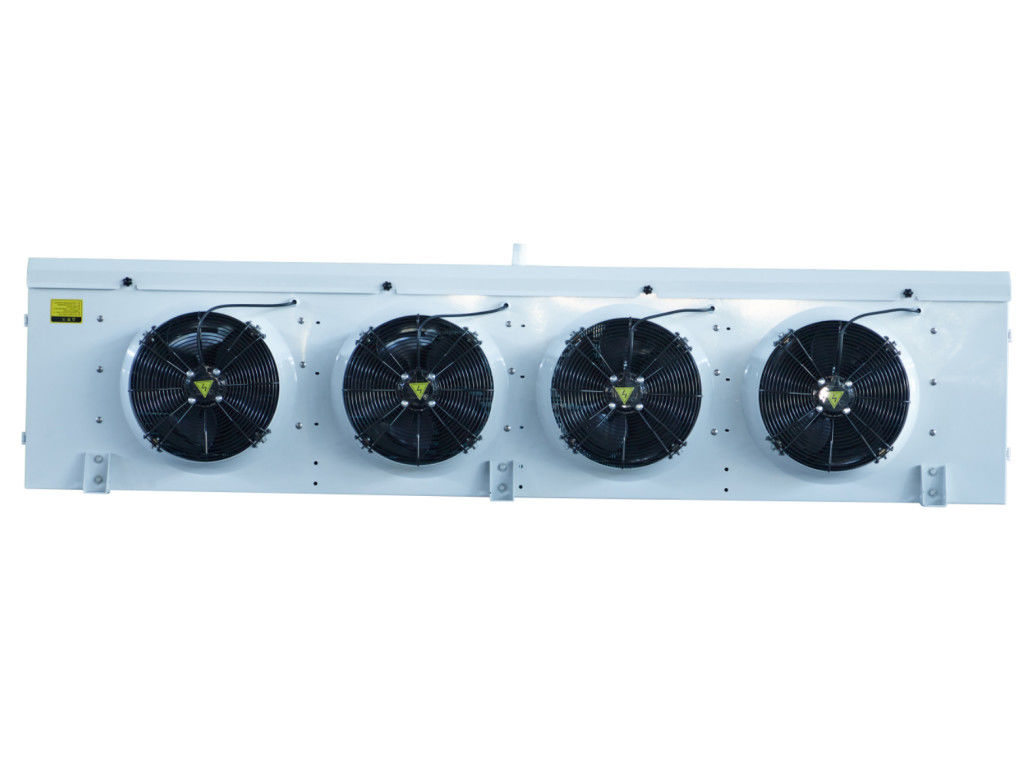

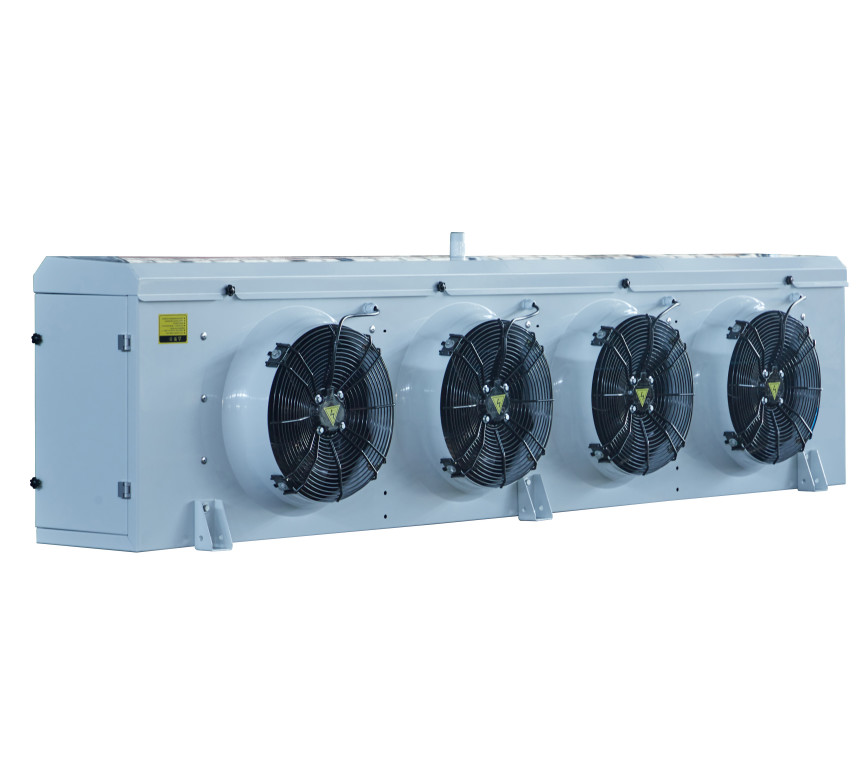

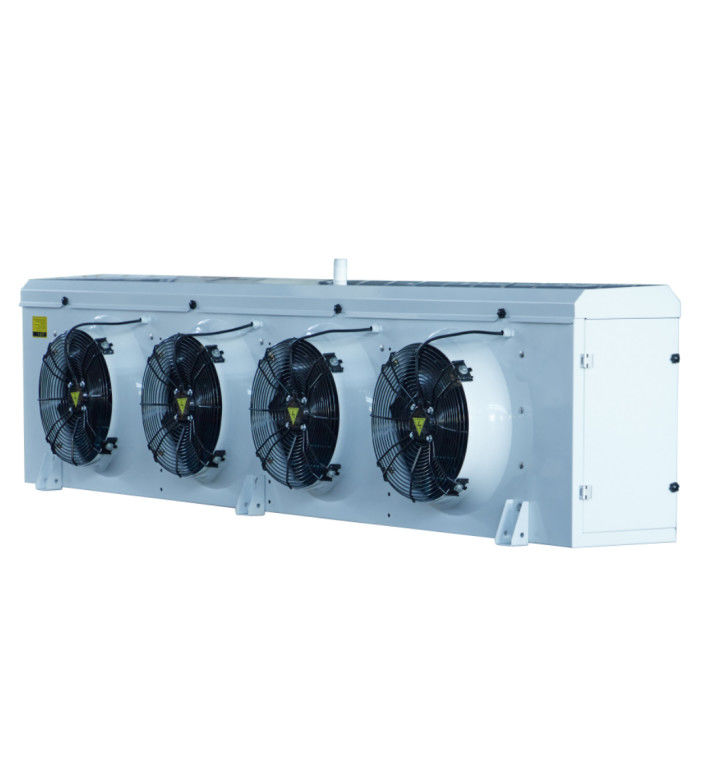

Productnaam:Gepersonaliseerde koelkamer verdamper voor vleeswinkel eenheid koeler 440V / 3PH / 60HZ
ELG SERIES INDUSTRIALE CELLING Glycol-eenheid koelers
1Productbeschrijving:
De door ons bedrijf ontwikkelde industriële ethyleglycolkoeler van de ELG-serie gebruikt φ15 koperen buizen, koelopslagkoeling met glycol waterige oplossing als koelmiddel.
De luchtkoelers van de ELG-serie kunnen worden gebruikt bij koelopslag bij respectievelijk 10°C, 0°C en -18°C.
Deze serie producten heeft de volgende kenmerken:
● Gehalte: hoogwaardige gegalvaniseerde staalplaat met zilverpoedercoating (RAL7001), met een sterke corrosiebestendigheid; de twee zijplaten en de buitenste waterplaat hebben de scharnierende structuur,die gemakkelijk en snel te bedienen is.
● De eindplaat van de verdamper is van aluminium, het gewicht kan worden verminderd en koper kan worden beschermd.
● Dubbele waterplaatontwerp: de buitenste waterplaat heeft een hoekige structuur, gladde drainage, geen drainage doodhoek; de binnenste waterbak heeft de stroomstructuur van aluminiumplaat.Het gecondenseerde water of ontdooide water wordt rechtstreeks door de binnenste waterbak in de uitlaat van de buitenste waterbak afgevoerd..
● De lange luchtleiding met integrale rekboog heeft een goed luchtstroomeffect.
● Voor ventilatoren met een diameter van 500 en 630 zijn er vloerondersteunende voeten voor een gemakkelijke installatie.
● Spiraal:koperen buis φ15, buisverdeling 50×50 vierkante, warmteoverdrachtsgebied groot, warmteoverdrachtstemperatuurverschil klein, snelheid van het frosten van de vinnen traag.
● Geaffineerde aluminiumvinnen met een watervriendelijke film, met een afstand van 4 vinnen.0, 6,0 en 9,0 mm om te voldoen aan de verschillende temperatuurvereisten van koelopslag.
● Ventilator: externe rotorventilator met een hoog vermogen, werktemperatuur -30°C~60°C; Ventilator specificatiesφ400,φ500,φ630, de vorming van verschillende specificaties van de productreeks, gebruikers hebben meer keuzes.
● Ontdooiing: standaard elektrisch verwarmingsontdooiing, roestvrijstalen verwarmingspijpen zijn verdeeld over de spoelbuisvin en de binnenste waterplaat, heeft een goed ontdooiend effect.Waterontdooiing kan ook worden geselecteerd volgens de eisen van de klant.
● IP65 waterdichte verbindingsdoos en waterdichte connector, de ventilator en de verwarmingspijp nemen onafhankelijke draaddoos aan, met een beter waterdicht effect, hoge betrouwbaarheid.
● Strenge fabrieksdrukproef, testdruk 23 bar.
2Standaardconfiguratie en opties:
| Deeltjes | Configuratie | Deeltjes | Configuratie | ||
| Hoesjes | Plaat van legering Al-Mg met poederlaag | × | Vinnen | van aluminiumvinnen | ○ |
| plaat met poedercoating | ○ | met een gewicht van niet meer dan 50 kg | ● | ||
| met een gewicht van niet meer dan 50 kg | ● | Ontdooiing | Ontdooiing door lucht | ○ | |
| Plaat van roestvrij staal* | ○ | Elektrische verwarmingsbuis | ● | ||
| Ventilator | Weiguang motor | ● | Water | ○ | |
| EBM-motor* | ○ | Warm draad van afvoerbuis | ○ | ||
| De windemotor | ○ | Verwarmingsband voor windleidingen | ○ | ||
●:Standaard;○:Validair;×:Kies niet.
*: Gebruik een korte zijdelingse deflectorluchtkanaal.
3. Technisch gegevensblad:
3.1 Vinnenverschil 4,0 mm
| Model |
Glycol 25% T1=-3°C, T2= 2°C Tr=10°CRH 85% |
Glycol 34% T1=-10°C, T2=-7°C Tr=0°CRH 85% |
Oppervlakte |
Buis Volume |
Luchtstroom | Luchtwerper | Verbindingspijp | Wacht | ||||
| Capa. |
Stroom m3/h |
Capa. kw |
Stroom m3/h |
m2 | dm3 | m3/h | m | Inlaat | Afvoer | Drainage | kg | |
| φ400Ventilator | ||||||||||||
| ELG401/CL-ET | 5.5 | 1.0 | 3.3 | 1.1 | 26.2 | 4.1 | 3700 | 12 | 28 | 28 | 1 " | 49 |
| ELG401/DL-ET | 7.0 | 1.3 | 4.0 | 1.3 | 35.0 | 5.4 | 3200 | 12 | 28 | 28 | 1 " | 52 |
| ELG402/CL-ET | 11.0 | 2.0 | 6.6 | 2.1 | 52.5 | 7.5 | 7400 | 13 | 35 | 35 | 1.5" | 72 |
| ELG402/DL-ET | 14.0 | 2.6 | 8.1 | 2.6 | 70.0 | 10.0 | 6400 | 13 | 35 | 35 | 1.5" | 78 |
| ELG403/CL-ET | 16.5 | 3.0 | 9.8 | 3.1 | 78.7 | 11.0 | 11100 | 14 | 35 | 35 | 1.5" | 95 |
| ELG403/DL-ET | 21.0 | 3.9 | 12.1 | 3.9 | 105.0 | 14.6 | 9600 | 14 | 35 | 35 | 1.5" | 104 |
| ELG404/CL-ET | 22.1 | 4.1 | 13.1 | 4.2 | 105.0 | 14.5 | 14800 | 15 | 35 | 35 | 1.5" | 118 |
| ELG404/DL-ET | 28.0 | 5.2 | 16.1 | 5.2 | 140.0 | 19.3 | 12800 | 15 | 42 | 42 | 1.5" | 130 |
| φ500Ventilator | ||||||||||||
| ELG501/DL-ET | 12.8 | 2.4 | 7.3 | 2.3 | 61.2 | 9.0 | 6800 | 18 | 35 | 35 | 1.5" | 93 |
| ELG501/EL-ET | 15.3 | 2.8 | 8.4 | 2.7 | 76.5 | 11.2 | 6350 | 17 | 35 | 35 | 1.5" | 99 |
| ELG501/FL-ET | 17.5 | 3.2 | 9.2 | 3.0 | 91.9 | 13.5 | 5500 | 17 | 35 | 35 | 1.5" | 104 |
| ELG502/DL-ET | 25.7 | 4.7 | 14.7 | 4.7 | 122.5 | 17.1 | 13600 | 20 | 42 | 42 | 1.5" | 132 |
| ELG502/EL-ET | 30.6 | 5.6 | 16.8 | 5.4 | 153.1 | 21.3 | 12700 | 19 | 42 | 42 | 1.5" | 143 |
| ELG502/FL-ET | 34.9 | 6.4 | 18.4 | 5.9 | 183.7 | 25.6 | 11000 | 19 | 50 | 50 | 1.5" | 153 |
| ELG503/DL-ET | 38.6 | 7.1 | 22.0 | 7.0 | 183.7 | 25.2 | 20400 | 22 | 50 | 50 | 2 " | 180 |
| ELG503/EL-ET | 43.3 | 8.0 | 23.8 | 7.6 | 216.5 | 32.7 | 19050 | 21 | 50 | 50 | 2 " | 196 |
| ELG503/FL-ET | 52.4 | 9.6 | 27.6 | 8.8 | 275.6 | 37.8 | 16500 | 21 | 50 | 50 | 2 " | 212 |
| ELG504/DL-ET | 51.4 | 9.5 | 29.4 | 9.4 | 244.9 | 33.3 | 27200 | 23 | 50 | 50 | 2 " | 228 |
| ELG504/EL-ET | 57.7 | 10.6 | 31.8 | 10.2 | 288.7 | 39.2 | 25400 | 22 | 50 | 50 | 2 " | 249 |
| ELG504/FL-ET | 69.8 | 12.8 | 36.7 | 11.8 | 367.4 | 49.9 | 22000 | 22 | 66 | 66 | 2 " | 270 |
| ELG505/DL-ET | 64.3 | 11.8 | 36.7 | 11.8 | 306.2 | 41.4 | 34000 | 24 | 66 | 66 | 2 " | 276 |
| ELG505/EL-ET | 72.2 | 13.3 | 39.7 | 12.7 | 360.9 | 48.7 | 31750 | 23 | 66 | 66 | 2 " | 302 |
| ELG505/FL-ET | 87.3 | 16.1 | 45.9 | 14.7 | 459.3 | 62.0 | 27500 | 23 | 66 | 66 | 2 " | 328 |
| φ630Ventilator | ||||||||||||
| ELG631/DL-ET | 22.1 | 4.1 | 12.6 | 4.1 | 105.0 | 15.0 | 10000 | 28 | 42 | 42 | 1.5" | 125 |
| ELG631/EL-ET | 26.2 | 4.8 | 14.4 | 4.6 | 131.2 | 18.8 | 9600 | 27 | 42 | 42 | 1.5" | 134 |
| ELG631/FL-ET | 29.9 | 5.5 | 15.7 | 5.0 | 157.5 | 22.5 | 9100 | 27 | 42 | 42 | 1.5" | 143 |
| ELG632/DL-ET | 44.1 | 8.1 | 25.2 | 8.1 | 210.0 | 28.9 | 20000 | 31 | 50 | 50 | 1.5" | 206 |
| ELG632/EL-ET | 52.5 | 9.7 | 28.9 | 9.3 | 262.4 | 36.1 | 19200 | 30 | 50 | 50 | 1.5" | 224 |
| ELG632/FL-ET | 59.8 | 11.0 | 31.5 | 10.1 | 314.9 | 43.3 | 18200 | 30 | 66 | 66 | 1.5" | 242 |
| ELG633/DL-ET | 66.1 | 12.2 | 37.8 | 12.1 | 314.9 | 42.8 | 30000 | 34 | 66 | 66 | 2 " | 288 |
| ELG633/EL-ET | 78.7 | 14.5 | 43.3 | 13.9 | 393.7 | 53.4 | 28800 | 33 | 66 | 66 | 2 " | 314 |
| ELG633/FL-ET | 89.8 | 16.5 | 47.2 | 15.1 | 472.4 | 64.1 | 27300 | 33 | 66 | 66 | 2 " | 341 |
| ELG634/DL-ET | 88.2 | 16.2 | 50.3 | 16.1 | 419.9 | 56.6 | 40000 | 36 | 66 | 66 | 2 " | 369 |
| ELG634/EL-ET | 105.0 | 19.4 | 57.7 | 18.5 | 524.9 | 70.8 | 38400 | 35 | 76 | 76 | 2 " | 405 |
| ELG634/FL-ET | 119.7 | 22.0 | 63.0 | 20.2 | 629.9 | 84.9 | 36400 | 35 | 76 | 76 | 2 " | 440 |
In de tabel is T1 de inlaattemperatuur van ethyleenglycoloplossing, T2 de uitlaattemperatuur en Tr de temperatuur van de koelkamer.
3.2 Vinnenoppervlakte 6,0 mm
| 型号 |
Glycol 34% T1- Ik heb het gedaan.10°C,T2=- 7°C Tr=0°C,RH85% |
Glycol 50% T1- Ik heb het gedaan.28°C,T2- Ik heb het gedaan.25°C Tr=- 18 jaar.°C,RH95% |
Oppervlakte |
Buis Volume |
Luchtstroom | Luchtwerper | Verbindingspijp | Wacht | ||||
| Capa. |
Stroom m3/h |
Capa. |
Stroom m3/h |
m2 | dm3 | m3/h | m | Inlaat | Afvoer | Drainage | kg | |
| φ400Ventilator | ||||||||||||
| ELG401/CD-ET | 3.0 | 1.0 | 2.5 | 0.9 | 17.8 | 4.1 | 3800 | 13 | 28 | 28 | 1 " | 47 |
| ELG401/DD-ET | 3.8 | 1.3 | 3.1 | 1.1 | 23.7 | 5.4 | 3450 | 13 | 28 | 28 | 1 " | 50 |
| ELG402/CD-ET | 6.1 | 2.0 | 5.0 | 1.8 | 35.6 | 7.5 | 7600 | 14 | 35 | 35 | 1.5" | 69 |
| ELG402/DD-ET | 7.6 | 2.5 | 6.2 | 2.2 | 47.5 | 10.0 | 6900 | 14 | 35 | 35 | 1.5" | 74 |
| ELG403/CD-ET | 9.1 | 3.0 | 7.5 | 2.6 | 53.4 | 11.0 | 11400 | 15 | 35 | 35 | 1.5" | 90 |
| ELG403/DD-ET | 11.4 | 3.7 | 9.3 | 3.3 | 71.2 | 14.6 | 10350 | 15 | 35 | 35 | 1.5" | 98 |
| ELG404/CD-ET | 12.1 | 4.0 | 10.0 | 3.5 | 71.2 | 14.5 | 15200 | 16 | 35 | 35 | 1.5" | 112 |
| ELG404/DD-ET | 15.2 | 5.0 | 12.3 | 4.3 | 94.9 | 19.3 | 13800 | 16 | 42 | 42 | 1.5" | 122 |
| φ500Ventilator | ||||||||||||
| ELG501/DD-ET | 7.1 | 2.3 | 5.4 | 1.9 | 41.5 | 9.0 | 7000 | 19 | 35 | 35 | 1.5" | 90 |
| ELG501/ED-ET | 8.3 | 2.7 | 6.2 | 2.2 | 51.9 | 11.2 | 6500 | 18 | 35 | 35 | 1.5" | 94 |
| ELG501/FD-ET | 9.3 | 3.0 | 6.9 | 2.5 | 62.3 | 13.5 | 6100 | 18 | 35 | 35 | 1.5" | 99 |
| ELG502/DD-ET | 14.1 | 4.5 | 10.8 | 3.8 | 83.1 | 17.1 | 14000 | 21 | 42 | 42 | 1.5" | 126 |
| ELG502/ED-ET | 16.6 | 5.4 | 12.5 | 4.4 | 103.8 | 21.3 | 13000 | 20 | 42 | 42 | 1.5" | 134 |
| ELG502/FD-ET | 18.7 | 6.0 | 13.7 | 4.8 | 124.6 | 25.6 | 12200 | 20 | 50 | 50 | 1.5" | 143 |
| ELG503/DD-ET | 21.2 | 6.8 | 16.2 | 5.7 | 124.6 | 25.2 | 21000 | 23 | 50 | 50 | 2 " | 170 |
| ELG503/ED-ET | 23.5 | 7.5 | 17.6 | 6.2 | 146.8 | 32.7 | 19500 | 22 | 50 | 50 | 2 " | 183 |
| ELG503/FD-ET | 28.0 | 9.0 | 20.6 | 7.2 | 186.9 | 37.8 | 18300 | 22 | 50 | 50 | 2 " | 196 |
| ELG504/DD-ET | 28.2 | 9.0 | 21.6 | 7.6 | 166.1 | 33.3 | 28000 | 24 | 50 | 50 | 2 " | 215 |
| ELG504/ED-ET | 31.3 | 10.0 | 23.5 | 8.3 | 195.8 | 39.2 | 26000 | 23 | 50 | 50 | 2 " | 232 |
| ELG504/FD-ET | 37.4 | 12.0 | 27.4 | 9.6 | 249.2 | 49.9 | 24400 | 23 | 66 | 66 | 2 " | 250 |
| ELG505/DD-ET | 35.3 | 11.3 | 27.0 | 9.5 | 207.6 | 41.4 | 35000 | 25 | 66 | 66 | 2 " | 259 |
| ELG505/ED-ET | 39.2 | 12.5 | 29.4 | 10.3 | 244.7 | 48.7 | 32500 | 24 | 66 | 66 | 2 " | 281 |
| ELG505/FD-ET | 46.7 | 15.0 | 34.3 | 12.0 | 311.5 | 62.0 | 30500 | 24 | 66 | 66 | 2 " | 303 |
| φ630Ventilator | ||||||||||||
| ELG631/DD-ET | 12.1 | 3.9 | 9.3 | 3.3 | 71.2 | 15.0 | 10300 | 29 | 42 | 42 | 1.5" | 119 |
| ELG631/ED-ET | 14.2 | 4.6 | 10.7 | 3.8 | 89.0 | 18.8 | 9800 | 28 | 42 | 42 | 1.5" | 126 |
| ELG631/FD-ET | 16.0 | 5.2 | 11.7 | 4.1 | 106.8 | 22.5 | 9100 | 28 | 42 | 42 | 1.5" | 134 |
| ELG632/DD-ET | 24.2 | 7.8 | 18.5 | 6.5 | 142.4 | 28.9 | 20600 | 32 | 50 | 50 | 1.5" | 194 |
| ELG632/ED-ET | 28.5 | 9.2 | 21.4 | 7.5 | 178.0 | 36.1 | 19600 | 31 | 50 | 50 | 1.5" | 209 |
| ELG632/FD-ET | 32.0 | 10.3 | 23.5 | 8.3 | 213.6 | 43.3 | 18200 | 31 | 66 | 66 | 1.5" | 224 |
| ELG633/DD-ET | 36.3 | 11.7 | 27.8 | 9.8 | 213.6 | 42.8 | 30900 | 35 | 66 | 66 | 2 " | 270 |
| ELG633/ED-ET | 42.7 | 13.7 | 32.0 | 11.2 | 267.0 | 53.4 | 29400 | 34 | 66 | 66 | 2 " | 292 |
| ELG633/FD-ET | 48.1 | 15.4 | 35.2 | 12.4 | 320.4 | 64.1 | 27300 | 34 | 66 | 66 | 2 " | 315 |
| ELG634/DD-ET | 48.4 | 15.5 | 37.0 | 13.0 | 284.8 | 56.6 | 41200 | 37 | 66 | 66 | 2 " | 346 |
| ELG634/ED-ET | 57.0 | 18.3 | 42.7 | 15.0 | 356.0 | 70.8 | 39200 | 36 | 76 | 76 | 2 " | 375 |
| ELG634/FD-ET | 64.1 | 20.5 | 47.0 | 16.5 | 427.2 | 84.9 | 36400 | 36 | 76 | 76 | 2 " | 405 |
In de tabel is T1 de inlaattemperatuur van ethyleenglycoloplossing, T2 de uitlaattemperatuur en Tr de temperatuur van de koelkamer.
3.3 Vinnenoppervlak 9,0 mm
| Model |
Glycol 34% T1- Ik heb het gedaan.10°C,T2=- 7°C Tr=0°C,RH85% |
Glycol 50% T1- Ik heb het gedaan.28°C,T2- Ik heb het gedaan.25°C Tr=- 18 jaar.°C,RH95% |
Oppervlakte |
Buis Volume |
Luchtstroom | Luchtwerper | Verbindingspijp | Wacht | ||||
| Capa. |
Stroom m3/h |
Capa. |
Stroom m3/h |
m2 | dm3 | m3/h | m | Inlaat | Afvoer | Drainage | kg | |
| φ400Ventilator | ||||||||||||
| ELG401/CJ-ET | 2.4 | 0.8 | 2.0 | 0.7 | 12.2 | 4.1 | 3900 | 14 | 28 | 28 | 1 " | 47 |
| ELG401/DJ-ET | 3.1 | 1.0 | 2.5 | 0.9 | 16.2 | 5.4 | 3650 | 14 | 28 | 28 | 1 " | 50 |
| ELG402/CJ-ET | 4.9 | 1.6 | 4.1 | 1.5 | 24.4 | 7.5 | 7800 | 15 | 35 | 35 | 1.5" | 68 |
| ELG402/DJ-ET | 6.2 | 2.0 | 5.2 | 1.9 | 32.5 | 10.0 | 7300 | 15 | 35 | 35 | 1.5" | 73 |
| ELG403/CJ-ET | 7.3 | 2.4 | 6.2 | 2.2 | 36.5 | 11.0 | 11700 | 16 | 35 | 35 | 1.5" | 89 |
| ELG403/DJ-ET | 9.2 | 3.0 | 7.8 | 2.8 | 48.7 | 14.6 | 10950 | 16 | 35 | 35 | 1.5" | 97 |
| ELG404/CJ-ET | 9.7 | 3.1 | 8.3 | 2.9 | 48.7 | 14.5 | 15600 | 17 | 35 | 35 | 1.5" | 111 |
| ELG404/DJ-ET | 12.4 | 4.0 | 10.4 | 3.7 | 65.0 | 19.3 | 14600 | 17 | 42 | 42 | 1.5" | 120 |
| φ500Ventilator | ||||||||||||
| ELG501/DJ-ET | 5.4 | 1.8 | 4.5 | 1.6 | 28.4 | 9.0 | 7380 | 20 | 35 | 35 | 1.5" | 89 |
| ELG501/EJ-ET | 6.4 | 2.1 | 5.3 | 1.9 | 35.5 | 11.2 | 6800 | 19 | 35 | 35 | 1.5" | 93 |
| ELG501/FJ-ET | 7.2 | 2.3 | 6.0 | 2.1 | 42.6 | 13.5 | 6350 | 19 | 35 | 35 | 1.5" | 98 |
| ELG502/DJ-ET | 10.8 | 3.5 | 9.1 | 3.2 | 56.9 | 17.1 | 14760 | 22 | 42 | 42 | 1.5" | 124 |
| ELG502/EJ-ET | 12.8 | 4.1 | 10.7 | 3.8 | 71.1 | 21.3 | 13600 | 21 | 42 | 42 | 1.5" | 132 |
| ELG502/FJ-ET | 14.5 | 4.7 | 11.9 | 4.2 | 85.3 | 25.6 | 12700 | 21 | 50 | 50 | 1.5" | 141 |
| ELG503/DJ-ET | 16.2 | 5.2 | 13.6 | 4.8 | 85.3 | 25.2 | 22140 | 24 | 50 | 50 | 2 " | 168 |
| ELG503/EJ-ET | 18.1 | 5.8 | 15.1 | 5.3 | 100.5 | 32.7 | 20400 | 23 | 50 | 50 | 2 " | 180 |
| ELG503/FJ-ET | 21.7 | 7.0 | 17.9 | 6.3 | 127.9 | 37.8 | 19050 | 23 | 50 | 50 | 2 " | 193 |
| ELG504/DJ-ET | 21.6 | 7.0 | 18.2 | 6.4 | 113.7 | 33.3 | 29520 | 25 | 50 | 50 | 2 " | 212 |
| ELG504/EJ-ET | 24.1 | 7.8 | 20.1 | 7.0 | 134.0 | 39.2 | 27200 | 24 | 50 | 50 | 2 " | 228 |
| ELG504/FJ-ET | 29.0 | 9.3 | 23.9 | 8.4 | 170.6 | 49.9 | 25400 | 24 | 66 | 66 | 2 " | 245 |
| ELG505/DJ-ET | 27.0 | 8.7 | 22.7 | 8.0 | 142.1 | 41.4 | 36900 | 26 | 66 | 66 | 2 " | 256 |
| ELG505/EJ-ET | 30.2 | 9.7 | 25.1 | 8.8 | 167.5 | 48.7 | 34000 | 25 | 66 | 66 | 2 " | 276 |
| ELG505/FJ-ET | 36.2 | 11.6 | 29.8 | 10.5 | 213.2 | 62.0 | 31750 | 25 | 66 | 66 | 2 " | 297 |
| φ630Ventilator | ||||||||||||
| ELG631/DJ-ET | 9.3 | 3.0 | 7.8 | 2.8 | 48.7 | 15.0 | 10600 | 30 | 42 | 42 | 1.5" | 118 |
| ELG631/EJ-ET | 11.0 | 3.6 | 9.1 | 3.2 | 60.9 | 18.8 | 10000 | 29 | 42 | 42 | 1.5" | 125 |
| ELG631/FJ-ET | 12.4 | 4.0 | 10.2 | 3.6 | 73.1 | 22.5 | 9600 | 29 | 42 | 42 | 1.5" | 132 |
| ELG632/DJ-ET | 18.5 | 6.0 | 15.6 | 5.5 | 97.5 | 28.9 | 21200 | 33 | 50 | 50 | 1.5" | 192 |
| ELG632/EJ-ET | 21.9 | 7.0 | 18.3 | 6.5 | 121.8 | 36.1 | 20000 | 32 | 50 | 50 | 1.5" | 206 |
| ELG632/FJ-ET | 24.9 | 8.0 | 20.5 | 7.2 | 146.2 | 43.3 | 19200 | 32 | 66 | 66 | 1.5" | 220 |
| ELG633/DJ-ET | 27.8 | 9.0 | 23.4 | 8.2 | 146.2 | 42.8 | 31800 | 36 | 66 | 66 | 2 " | 266 |
| ELG633/EJ-ET | 32.9 | 10.5 | 27.4 | 9.6 | 182.7 | 53.4 | 30000 | 35 | 66 | 66 | 2 " | 282 |
| ELG633/FJ-ET | 37.3 | 12.0 | 30.7 | 10.8 | 219.3 | 64.1 | 28800 | 35 | 66 | 66 | 2 " | 309 |
| ELG634/DJ-ET | 37.0 | 12.0 | 31.2 | 10.9 | 194.9 | 56.6 | 42400 | 38 | 66 | 66 | 2 " | 340 |
| ELG634/EJ-ET | 43.8 | 14.0 | 36.5 | 12.8 | 243.6 | 70.8 | 40000 | 37 | 76 | 76 | 2 " | 369 |
| ELG634/FJ-ET | 49.7 | 16.0 | 40.9 | 14.5 | 292.4 | 84.9 | 38400 | 37 | 76 | 76 | 2 " | 397 |
In de tabel is T1 de inlaattemperatuur van ethyleenglycoloplossing, T2 de uitlaattemperatuur en Tr de temperatuur van de koelkamer.
4Elektrische parametertabel:
| Model | Feen motor | Elektrische ontdooiing | |||||
| Spanning ((V) | Invoer ((W) | Stroom ((A) | Versnelling ((r/min) | Spiraal ((KW) | Tray ((KW) | Totaal ((KW) | |
| ELG401/C* | 380-3 | 205 | 0.51 | 1380 | 3x0.6 | Een keer nul.6 | 2.4 |
| ELG401/D* | 380-3 | 205 | 0.51 | 1380 | 4x0.6 | Een keer nul.6 | 3.0 |
| ELG402/C* | 380-3 | 410 | 1.02 | 1380 | 3x1.1 | Eén keer één.1 | 4.4 |
| ELG402/D* | 380-3 | 410 | 1.02 | 1380 | Vier keer één.1 | Eén keer één.1 | 5.5 |
| ELG403/C* | 380-3 | 615 | 1.53 | 1380 | 3x1.6 | Eén keer één.6 | 6.4 |
| ELG403/D* | 380-3 | 615 | 1.53 | 1380 | Vier keer één.6 | Eén keer één.6 | 8.0 |
| ELG404/C* | 380-3 | 820 | 2.04 | 1380 | 3x2.0 | Eén op twee.0 | 8.0 |
| ELG404/D* | 380-3 | 820 | 2.04 | 1380 | Vier keer twee.0 | Eén op twee.0 | 10.0 |
| ELG501/D* | 380-3 | 500 | 0.95 | 1380 | 4x0.8 | 2x0.8 | 4.8 |
| ELG501/E* | 380-3 | 500 | 0.95 | 1380 | 6x0.8 | 2x0.8 | 6.4 |
| ELG501/F* | 380-3 | 500 | 0.95 | 1380 | 6x0.8 | 2x0.8 | 6.4 |
| ELG502/D* | 380-3 | 1000 | 1.9 | 1380 | Vier keer één.6 | Twee keer één.6 | 9.6 |
| ELG502/E* | 380-3 | 1000 | 1.9 | 1380 | 6x1.6 | Twee keer één.6 | 12.8 |
| ELG502/F* | 380-3 | 1000 | 1.9 | 1380 | 6x1.6 | Twee keer één.6 | 12.8 |
| ELG503/D* | 380-3 | 1500 | 2.85 | 1380 | Vier keer twee.3 | Twee keer twee.3 | 13.8 |
| ELG503/E* | 380-3 | 1500 | 2.85 | 1380 | 6x2.3 | Twee keer twee.3 | 18.4 |
| ELG503/F* | 380-3 | 1500 | 2.85 | 1380 | 6x2.3 | Twee keer twee.3 | 18.4 |
| ELG504/D* | 380-3 | 2000 | 3.8 | 1380 | Vier keer drie.0 | Twee keer drie.0 | 18.0 |
| ELG504/E* | 380-3 | 2000 | 3.8 | 1380 | 6x3.0 | Twee keer drie.0 | 24.0 |
| ELG504/F* | 380-3 | 2000 | 3.8 | 1380 | 6x3.0 | Twee keer drie.0 | 24.0 |
| ELG505/D* | 380-3 | 2500 | 4.75 | 1380 | Vier keer drie.7 | Twee keer drie.7 | 22.2 |
| ELG505/E* | 380-3 | 2500 | 4.75 | 1380 | 6x3.7 | Twee keer drie.7 | 29.6 |
| ELG505/F* | 380-3 | 2500 | 4.75 | 1380 | 6x3.7 | Twee keer drie.7 | 29.6 |
| ELG631/D* | 380-3 | 800 | 1.6 | 1320 | 6x1.1 | Twee keer één.1 | 8.8 |
| ELG631/E* | 380-3 | 800 | 1.6 | 1320 | 9x1.1 | Twee keer één.1 | 12.1 |
| ELG631/F* | 380-3 | 800 | 1.6 | 1320 | 9x1.1 | Twee keer één.1 | 12.1 |
| ELG632/D* | 380-3 | 1600 | 3.2 | 1320 | 6x2.0 | Twee keer twee.0 | 16.0 |
| ELG632/E* | 380-3 | 1600 | 3.2 | 1320 | 9x2.0 | Twee keer twee.0 | 22.0 |
| ELG632/F* | 380-3 | 1600 | 3.2 | 1320 | 9x2.0 | Twee keer twee.0 | 22.0 |
| ELG633/D* | 380-3 | 2400 | 4.8 | 1320 | 6x3.0 | Twee keer drie.0 | 24.0 |
| ELG633/E* | 380-3 | 2400 | 4.8 | 1320 | 9x3.0 | Twee keer drie.0 | 33.0 |
| ELG633/F* | 380-3 | 2400 | 4.8 | 1320 | 9x3.0 | Twee keer drie.0 | 33.0 |
| ELG634/D* | 380-3 | 3200 | 6.4 | 1320 | 6x4.0 | Twee keer vier.0 | 32.0 |
| ELG634/E* | 380-3 | 3200 | 6.4 | 1320 | 9x4.0 | Twee keer vier.0 | 44.0 |
| ELG634/F* | 380-3 | 3200 | 6.4 | 1320 | 9x4.0 | Twee keer vier.0 | 44.0 |
5Hoe de juiste verdamper te kiezen:
Over het algemeen: Kies verdampercapaciteit = koelruimte koelcapaciteit *1.15
1.Als de koelkamertemperatuur rond 0°C ligt, selecteert u 4,5 mm als vinruimte.
Verdunner kiezen=1.0*Q0
2Wanneer de temperatuur van de koelkamer rond -18°C ligt, selecteert u 6 mm als vinruimte.
Verdampingsapparaat kiezen=1.1*Q0
3.Als de temperatuur in de koude ruimte rond -25°C ligt, selecteert u 9 mm als vinruimte.
Verdampingsapparaat kiezen=1,27*Q0
Opmerkingen: het ontdooien met water en het ontdooien met warm gas zijn ook optioneel.
Persoonlijke specificatie. Laat me een bericht voor details.
6.Wilt u andere gerelateerde producten weten?-klik op de afbeelding voor een gedetailleerde specificatie
7Hoe kan ik kwaliteit garanderen?
Onze QC-afdeling zorgt voor elke stap.
8Werkt u in de fabriek?
We zijn fabriek opgericht in 1995 en door 28 jaar ontwikkeld,welkom door al onze klanten. Dankzij al uw steun nu zijn we een grote familie van meer dan 300 mensen,bedekt 50000 vierkante meter,En jullie steun is erg belangrijk om onze droom voort te zetten om vers en gezond te eten..
9Ga je naar de tentoonstelling?
Elk jaar zullen we de binnenlandse nationale en buitenlandse tentoonstelling bijwonen, ook zullen we onze agent ondersteunen om de tentoonstelling bij te wonen, welkom om ons te vergezellen.
10Waarom kiezen jullie ons?
Professionele: 28 jaar focus op één ding: koelapparatuur
Materiaal dat we gebruiken voldoende
Certificaat:CE, ISO en certificaat voor de productie van speciale drukapparatuur
11- Projecten referentie?
12.VVV
1Waar is het adres van uw fabriek?
A: We zijn een fabriek en bevinden ons in de koelapparaat productie basis Shengzhou, provincie Zhejiang.
2Wat is uw pakket?
A: Ons pakket voldoet aan custom vereist niet originele hout.
3V: Wat is uw MOQ?
A: Gewone producten kunnen vanaf 1 set worden besteld.
4K: Kunt u een monster aanbieden?
A: Ja, we kunnen een monster aanbieden.
5, V: Ik kan geen producten vinden op uw lijst?
A: Neem direct contact met mij op.
6V: Hoe kan ik uw fabriek bevestigen?
A: We hebben een door een derde partij geverifieerd document van Bureau Veritas rapport, u kunt downloaden in de bedrijfspagina of laat me een bericht om te krijgen.
